Погружная арматура ТДМ-CYA112, ТДМ-CYH112 для датчиков ph/овп/хлора/кислорода/проводимости и других параметров


Область применения.
Для промышленной и муниципальной водоочистки, водоподготовки и водоотведения

Преимущества:
  • Простота, экономичность и удобство масштабирования;
  • Держатель может быть установлен на пол, на стену, на направляющую ограждения;
  • Возможность адаптации к условиям окружающей среды;
  • Монтаж датчика на консольном кронштейне с цепью, на фиксированной погружной трубе или на свободно раскачивающейся конструкции;
  • Безопасный и бесперебойный ввод датчиков в технологическое оборудование;
  • Возможна поплавковая версия для различных вариантов высоты;
  • Держатель в широких пределах регулируется по высоте, по вылету и направлению;
  • Возможность масштабирования и простота установки в существующих установках;

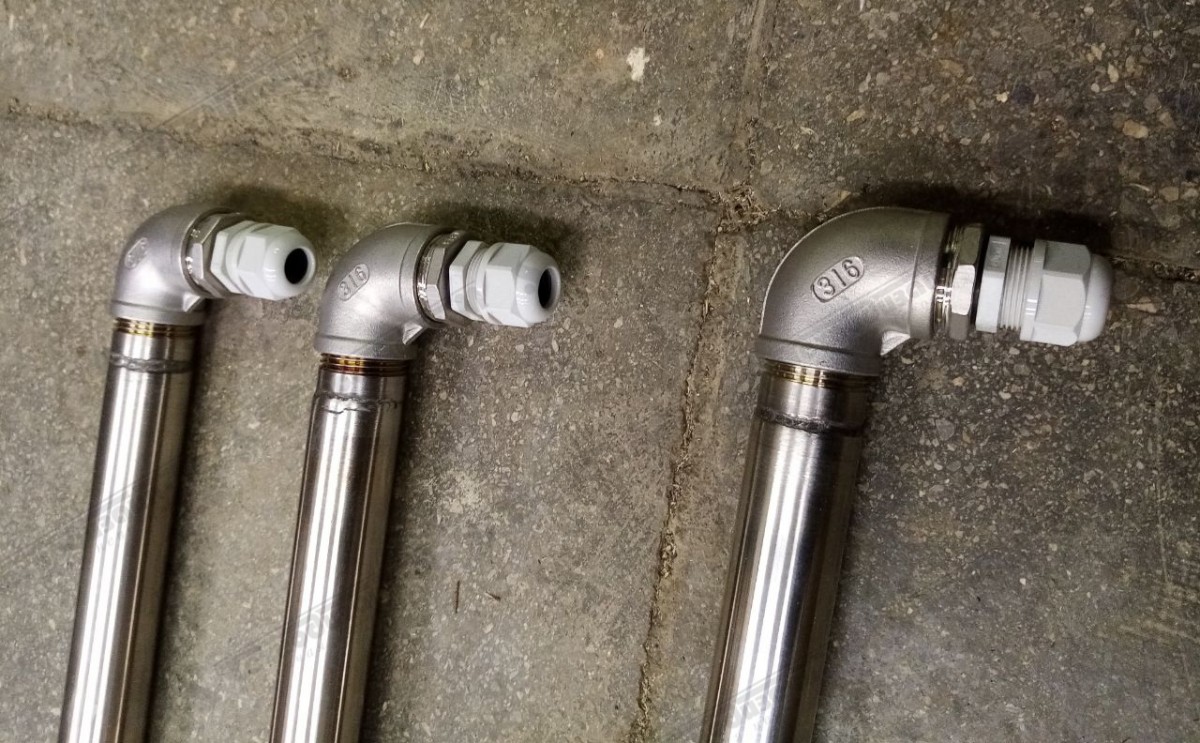

  • Выпускается в исполнении из пластмассы или из нержавеющей стали;
  • Прочные резьбовые соединения;
  • Простота монтажа и обслуживания.

    Принцип действия и конструкция системы.
    Полная измерительная система может состоять из следующих компонентов, пример №1:
  • держатель ТДМ-CYH112;
  • арматура ТДМ-CYA112;
  • преобразователь, например, Liquiline CM44 Endress+Hauser;
  • датчик, например, CUS71D Endress+Hauser.


    Рисунок 1.

    Пример измерительной системы с погружной арматурой ТДМ-CYA112, ТДМ-CYH112:
    1. Основная трубка держателя ТДМ-CYH112;
    2. Преобразователь;
    3. Защитный козырек;
    4. Поперечная трубка держателя ТДМ-CYH112;
    5. Кабельные стяжки;
    6. Арматура ТДМ-CYA112.

    Система держателя допускает любые сочетания компонентов.
    Главная труба пригодна для монтажа преобразователя с защитным козырьком. На защитном козырьке можно смонтировать также соединительную коробку и защитный разрядник. С этой целью заказчик должен просверлить монтажные отверстия по месту.
    Поперечная труба используется для позиционирования датчиков с учетом расстояния от стенки и места погружения. Арматура служит для регулировки глубины погружения и надежного позиционирования датчика в среде.
    Кабельные стяжки с застежками типа «липучка» предпочтительно использовать для прокладывания кабеля датчика на держателе (см. спецификацию). Прокладывание кабеля питания выполняется заказчиком по месту.

    Полная измерительная система может состоять из следующих компонентов, пример №2:
  • Датчик, например, Oxymax COS61D Endress+Hauser, с несъемным кабелем (с кабельными наконечниками или разъемом M12, в зависимости от заказанного исполнения);
  • Многоканальный преобразователь, например, Liquiline CM44x Endress+Hauser;
  • Арматура различного исполнения, в том числе проточная, погружная или выдвижная.
    Опционально:
  • держатель арматуры для погружной установки;
  • удлинительный кабель с соединительной коробкой;
  • система очистки.


    Рисунок 2.

    Пример измерительной системы с погружной арматурой ТДМ-CYA112, ТДМ-CYH112:
    Пример измерительной системы с датчиком COS61D.
    1. Кабель датчика;
    2. Преобразователь;
    3. Арматура ТДМ-CYH112;
    4. Борт резервуара с ограничительными периллами/направляющими ограждения;
    5. Датчик;
    6. Арматура ТДМ-CYA112.
