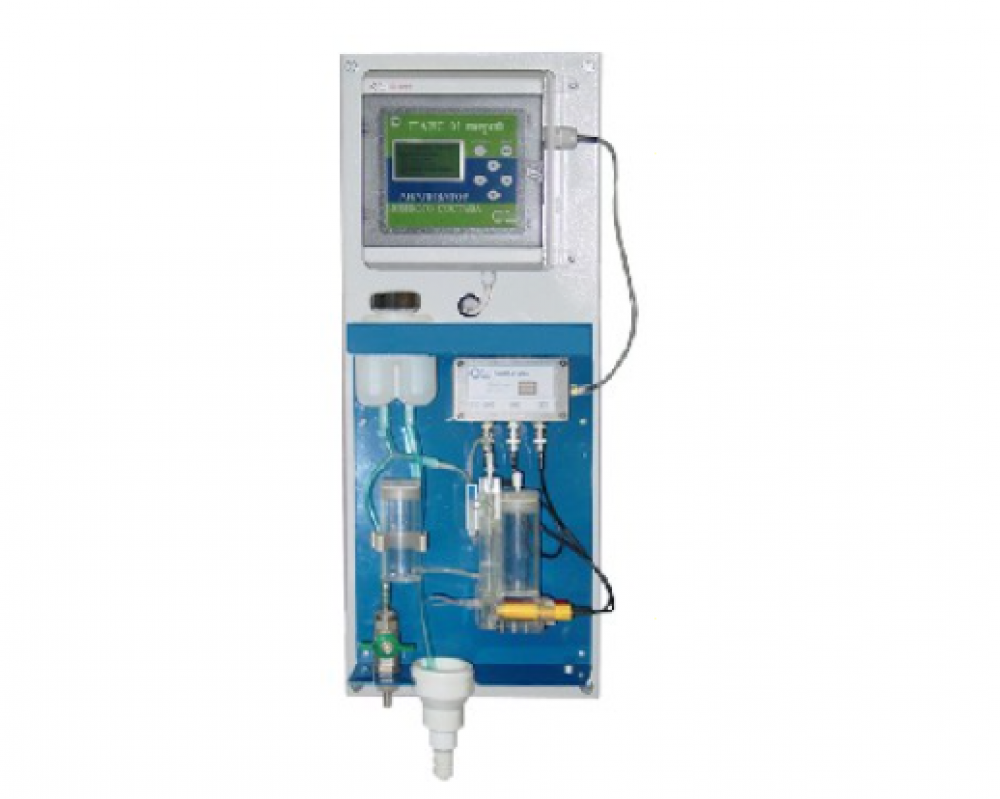

Промышленный pNa-метр ПАИС-01pNa
Анализатор ПАИС-01рNa предназначен для производственного контроля активности ионов натрия (рNa) в технологических жидкостях на предприятиях тепловой и атомной энергетики, в пищевой, химической, целлюлозно-бумажной, нефтеперерабатывающей промышленности и других отраслях народного хозяйства.
На ТЭЦ, АЭС и в теплосетях анализаторы могут применяться для автоматического управления процессами химической водоподготовки, в том числе глубокого химического обессоливания, а также для оценки качества работы теплотехнического и технологического оборудования.
Комплект поставки:
Измерительное устройство ПАИС-01;
Газожидкостной блок;
Электроды;
Кольцо резиновое уплотнительное для ДТ или pH;
Кольцо резиновое для вспомогательного электрода;
Кольцо уплотнительное крышки;
Ершик для чистки измерительной камеры;
Шприц для удаления заливки растворов;
Трубка силиконовая;
Переходники для соединения трубок;
Бачок с зажимом и штуцером для калибровки;
Паспорт, руководство по эксплуатации, методика поверки;
Транспортная тара.
Анализатор ионного состава ПАИС-01pNa обеспечивает:
Измерение активности ионов натрия (рNa), концентрации натрия, окислительно-восстановительного потенциала (Еh);
Автоматическую калибровку по буферным растворам, температурные зависимости которых находятся в памяти анализатора;
Автоматическую настройку системы температурной компенсации;
Возможность приведения результатов измерений к температуре 25oС;
Автоматическую сигнализацию превышения пороговых уровней регулирования и допустимых температур пробы;
Удобный интерфейс;
Возможность выбора удобной для оператора единицы измерения;
Подсветку графического дисплея и клавиатуры, комфортность работы в затемненных условиях;
Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
Возможность автоматического управления химико-технологическими процессами с помощью «сухих контактов»;
Передачу информации с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485 ModBus;
Передачу сигналов с помощью стандартного токового выхода с гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
Возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20;
Программное обеспечение для приема информации по интерфейсу RS-232 на персональном компьютере и обработки;
Самодиагностику;
Герметичность корпуса со степенью защиты IP-65;
Простой и удобный монтаж;
Надёжность и простоту в обслуживании и эксплуатации.
Преимущества:
При измерении микро граммовых количеств ионов натрия мешающее воздействие на натриевые электроды оказывают ионы водорода, активность которых обычно уменьшают добавлением аммиака, доводя рН до значений 9-10 ед. рН. При измерениях натрия ниже 100 мкг/л ионы аммония, получающиеся в результате добавления в поток пробы аммиака будут мешать анализу. Поэтому в анализаторах ПАИС-0NpNa в качестве щелочной добавки используются амины, позволяющие снизить предел обнаружения натрия до концентраций менее 1 мкг/л.
Проточная ячейка должна иметь оптимальное соотношение между объемом ячейки и ее пропускной способностью, согласованное со скоростью потока анализируемой жидкости, при которой должна обеспечиваться представительность пробы и быстро устанавливаться диффузионный потенциал жидкостного соединения. Конструкции ячеек для шариковых электродов не отвечают этим условиям, т.к имеют относительно большой объем (более 20 мл). Наилучшим образом эти условия реализуются в проточных ячейках с торцевыми электродами. В анализаторах ПАИС проточная ячейка имеет идеально проточный канал с рекордно малым объемом - 0,2 мл.
Торцевые электроды устанавливаются в такую ячейку с помощью байонетных соединений, так что только чувствительные части электродов находятся в непосредственном контакте с потоком анализируемой жидкости.
Представительность пробы (потока) в ячейке с торцевыми электродами обеспечивается малым объемом и идеальной проточностью ячейки. При относительно малой скорости потока такая ячейка быстро отмывается от калибровочных и концентрированных растворов. Это свойство приобретает особую значимость при измерениях следовых количеств натрия, что позволяет снизить предел обнаружения на 1-2 порядка в сравнении с ячейками для шариковых электродов.
При измерениях следовых количеств натрия в глубоко обессоленной воде процессы выщелачивания ионов натрия из горлового стекла шарикового электрода могут приводить к значительному изменению их концентрации в аналите. Торцевые электроды контактируют с потоком анализируемой жидкости только чувствительной мембраной, поэтому в отличие от шариковых электродов они не разрушают пробу.
Селективность электродов обеспечивается рецептурой и технологией варки электродных стекол. При производстве ИСЭ используются эксклюзивно предоставленные нашей фирме электродные стекла, оригинальные рецептуры и технология варки которых были разработаны применительно для тепловой и атомной энергетики в Санкт-Петербургском Государственном Университете.
Калибровка электродной системы в анализаторах ПАИС представляет собой простую и удобную процедуру, которая выполняется в автоматическом режиме. При проведении калибровки электроды находятся в ячейке в которую подаются калибровочные растворы. Для этого стационарные анализаторы снабжены коммутатором, а портативные устройством для калибровки УК-02, с помощью которых ячейка с электродами соединяется с калибровочными растворами. Анализаторы предусматривают два вида калибровок: по одному или двум калибровочным растворам. При калибровке автоматически учитываются температурные зависимости калибровочных растворов.
Экономный расход калибровочных растворов при калибровке обеспечивается благодаря применению торцевых электродов и проточной ячейки малого объема.
