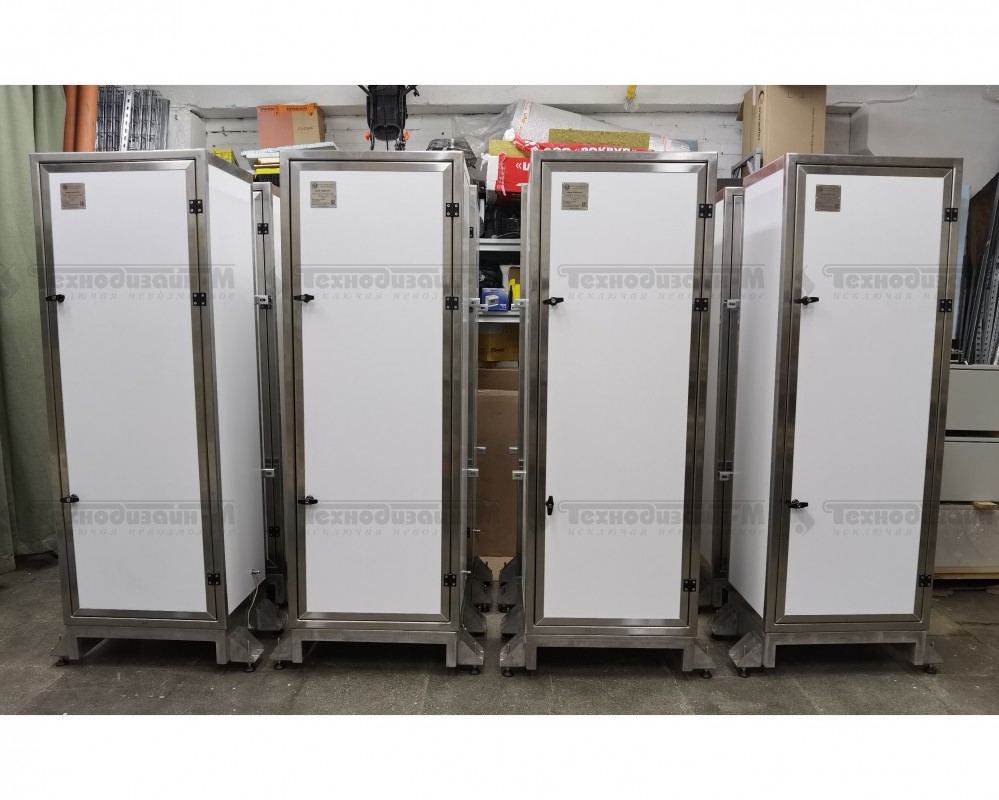

Шкаф ТШВП-1975 всепогодный теплоизолированный, пр-во ООО «Технодизайн-М», Россия

Шкаф ТШВП-1975 из армированного стекловолокном полиэстера/пластика утеплённый, атмосферостойкий, всепогодный, для эксплуатации в тяжёлых условиях постоянного контакта с агрессивными средами, в общепромышленных и взрывоопасных зонах может использоваться:

В различных климатических зонах;

При наличии в атмосфере слабых растворов кислот и щелочей;

При наличии в атмосфере серосодержащих соединений, в том числе сероводорода;

В контакте с морской водой;

C агрессивными химическими реагентами.

Шкаф и всё оборудование, входящее в комплект поставки, имеют:
1. Сертификат соответствия Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
2. Декларацию о соответствии требованиям Технического регламента Таможенного союза "Электромагнитная совместимость технических средств" (ТР ТС 020/2011);
3. Декларацию о соответствии требованиям Технического регламента Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011).

Согласно ОЛ и ТЗ на стадии проектирования, возможна разработка дополнительной комплектации технологической и электрической схем, в том числе:

поставка КИПиА, аналитики, хроматографии, телекоммуникационного, телеметрического и прочего оборудования;
изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы;
климатическое оборудование, термостабилизаци пробы в системе пробоподготовки (СПП), пробоотборные зонды, систем контроля загазованности;
системы фильтрации, продувки и промывки на базе стандартных решений (СР) ООО «Технодизайн-М»;
организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения;
ТДМ-КВОП - система продувки (Exp) для взрывоопасных зон с контроллером и прикладным ПО, производство ООО «Технодизайн-М»;
И многое другое.

Шкаф ТШВП-1975 используется в качестве защитной оболочки и обеспечения необходимых условий эксплуатации размещаемого в нём оборудования:

оборудование и системы для автоматического контроля выбросов или сбросов загрязняющих веществ городских, дорожных, производственных служб;

на нефтехимических и газоперерабатывающих производствах;

в энергетике;

на горно-обогатительных комбинатах (ГОК);

добывающих производствах;

водоканалах;

канализационных насосных станциях (КНС);

городских и промышленных комплексах очистных сооружений (КОС);

дорожные коммутационные шкафы;

шкафы автоматики;

телекоммуникационное оборудование различного назначения (роутеры, коммутаторы 3G-5G, Wi-Fi);

базовые станции сотовой, релейной и радио связи;

системы видеоконтроля и регистрации (фотовидеофиксация) для ЦОДД;

оборудование ИТС (информационно-техническое сопровождение) и АСУДД (автоматизированные системы управления дорожным движением);

оборудование и системы весогабаритного контроля;

оборудование ситуационных центров и ЦОД (центров обработки данных);

путевые ящики, боксы, релейные и аппаратные шкафы для железной дороги и метрополитена;

на речном и морском транспорте;

в фармакологии и производстве лекарств;

производстве чистых газов;

в микроэлектронике.

Условия эксплуатации и основные характеристики:

Температура окружающей среды – от -70°C до +65°C;
Степень защиты от климатического воздействия по ГОСТ 14254-96 – IP54-IP67.

Изготавливаются из сэндвич-панелей:
армированный полиэстер/стеклопластик;
утеплитель ПИР/ЭППС;
углы и торцы усилены профилем из нержавеющей стали.

№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры внешние, ВхШхГ	мм	1900х700х500
2.	Габаритные размеры внутренние, ВхШхГ	мм	1840х640х440
3.	Габаритные размеры цоколя, ВхШхГ	мм	150х686х494
4.	Масса шкафа, не более	кг	150
5.	Количество дверей	-	Одна дверь с углом максимального открытия 120°
6.	Материал корпуса	-	Армированный стекловолокном полиэстер горячего прессования, толщина - 1,5 мм.
7.	Утеплитель, толщина	мм	Пенополистирол экструдированный, 30
8.	Цвет шкафа	-	RAL 9003 (белый)
9.	Торцевые и угловые накладки	-	Нержавеющая сталь AISI304
10.	Маркировка взрывозащиты (при наличии)		-
11.	Степень защиты от климатических воздействий, не ниже	-	IP65
12.	Диапазон температур эксплуатации	°C	-40 … +40*
*Указано для шкафа в поставляемой комплектации. Диапазон температур эксплуатации шкафа снижается до диапазона температуры эксплуатации устанавливаемого в шкафу оборудования.

Согласно ОЛ и ТЗ на стадии проектирования.
