Шкаф ТШВП-1975K, всепогодный, телекоммуникационный, пр-во ООО «Технодизайн-М», Россия

Шкаф ТШВП-1975К предназначен для установки в общепромышленной зоне, для размещения и эксплуатации оборудования различного функционального назначения, в том числе:

телекоммуникационного оборудования;

базовых станций;

устройств сотовой, релейной, радио связи;

автоматики;

систем видеоконтроля и регистрации;

приборов, средств измерения и контроля;

КИП и А, запорно-регулирующей арматуры.

Температура окружающей среды – от -70°C до +65°C;
Степень защиты от климатического воздействия по ГОСТ 14254-96 – IP54-IP67;
Эксплуатация в общепромышленных и взрывоопасных зонах.

Отличительные особенности шкафов ТШВП:
1. Изготавливаются из армированного стекловолокном полиэстера горячего прессования (SMC-материал) с теплоизоляцией на основе PIR (пенополиизоцианурат) или полиуретановой пены.
2. Необходимый форм-фактор, готовая или разборная конструкция изготавливаются по ОЛ, ТЗ заказчика, согласуется на стадии проектирования. Возможность поставки разборной конструкции позволяет устанавливать данные шкафы на крышах зданий и в других труднодоступных местах.
3. Использование пластиковых панелей и дополнительных элементов шкафа из нержавеющей стали позволяет эксплуатировать данные изделия в жёстких климатических условиях, в том числе:

слабые растворы кислот и щелочей,

морская вода,

химические реагенты.
Благодаря этому, эксплуатационные свойства шкафов ТШВП остаются без изменений в течение длительного срока эксплуатации. Гарантия на данные изделия составляет от 10 лет и больше.
4. Конструкция шкафа выполнена таким образом, что данные изделия имеют:

максимальный коэффициент герметичности (по сравнению с металлическими шкафами с порошковой покраской и шкафами из металлических сэндвич панелей),

минимальное количество мостиков холода.
Что влечёт за собой значительную экономию расхода электроэнергии в случае использования систем обогрева и охлаждения.
5. Шкафы ТШВП обладают максимальным коэффициентом прохождения электромагнитных/радио волн и при этом обеспечивают минимальные фазовые искажения.
В связи с этим, наши шкафы могут использоваться для установки в них различного электронного оборудования для передачи и приёма сигналов в широком диапазоне частот (мобильная связь, скоростной интернет, радиосвязь и т.д.).

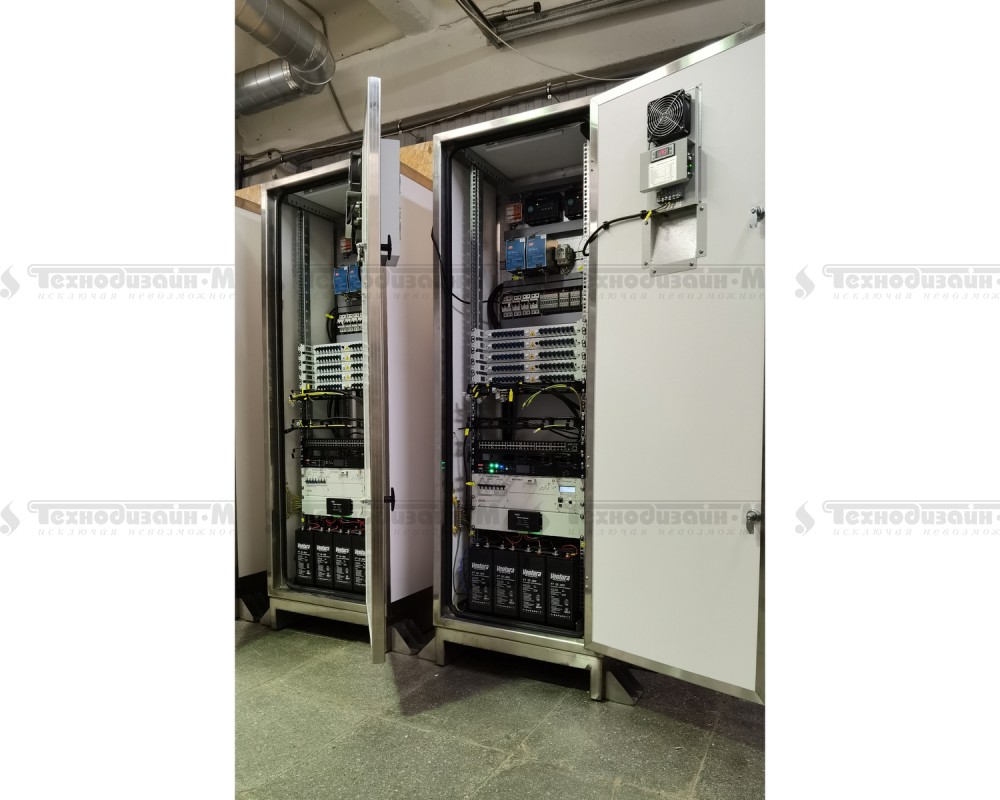

Шкаф ТШВП-1975К представляет собой оболочку с установленным телекоммуникационным оборудованием для функционирования узла локальной сети интернет на одном из промышленных предприятий России.
В комплект поставки шкафа также входит дополнительное оборудование: для обеспечения бесперебойной работы основного (телекоммуникационного) оборудования.

№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры внешние, ВхШхГ	мм	1900х700х500
2.	Габаритные размеры внутренние, ВхШхГ	мм	1840х640х440
3.	Габаритные размеры цоколя, ВхШхГ	мм	150х686х494
4.	Масса шкафа, не более	кг	150
5.	Количество дверей	-	Одна дверь с углом максимального открытия 120°
6.	Материал корпуса	-	Армированный стекловолокном полиэстер горячего прессования, толщина - 1,5 мм.
7.	Утеплитель, толщина	мм	Пенополистирол экструдированный, 30
8.	Цвет шкафа	-	RAL 9003 (белый)
9.	Торцевые и угловые накладки	-	Нержавеющая сталь AISI304
10.	Маркировка взрывозащиты (при наличии)		-
11.	Степень защиты от климатических воздействий, не ниже	-	IP65
12.	Диапазон температур эксплуатации	°C	-40 … +40*
* Указано для шкафа в поставляемой комплектации. Диапазон температур эксплуатации шкафа снижается до диапазона температуры эксплуатации устанавливаемого в шкафу оборудования.

Согласно ОЛ и ТЗ на стадии проектирования.
