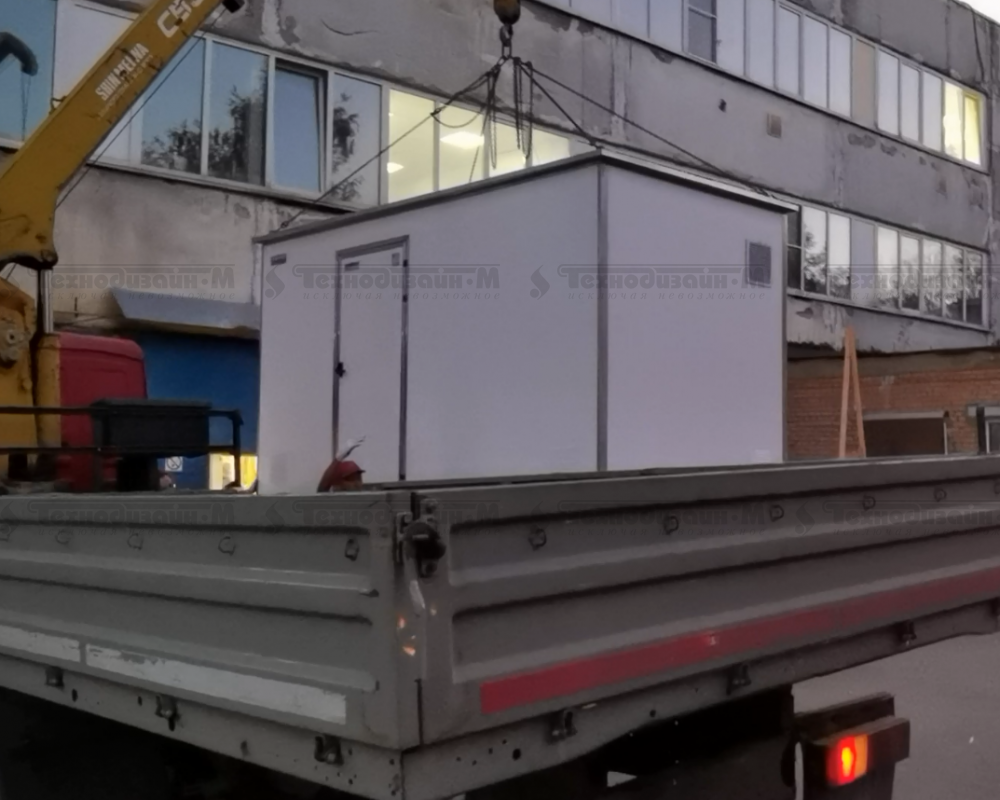

Всепогодный утеплённый шелтер ТШВП-222040, пр-во ООО «Технодизайн-М», Россия

Шкаф ТШВП-222040 из армированного стекловолокном полиэстера/пластика утеплённый, атмосферостойкий, всепогодный, для эксплуатации в тяжёлых условиях постоянного контакта с агрессивными средами, в общепромышленных и взрывоопасных зонах может использоваться:

В различных климатических зонах;

При наличии в атмосфере слабых растворов кислот и щелочей;

При наличии в атмосфере серосодержащих соединений, в том числе сероводорода;

В контакте с морской водой;

C агрессивными химическими реагентами.

Шкаф и всё оборудование, входящее в комплект поставки, имеют:
1. Сертификат соответствия Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
2. Декларацию о соответствии требованиям Технического регламента Таможенного союза "Электромагнитная совместимость технических средств" (ТР ТС 020/2011);
3. Декларацию о соответствии требованиям Технического регламента Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011).

Согласно ОЛ и ТЗ на стадии проектирования, возможна разработка дополнительной комплектации технологической и электрической схем, в том числе:

поставка КИПиА, аналитики, хроматографии, телекоммуникационного, телеметрического и прочего оборудования;
изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы;
климатическое оборудование, термостабилизаци пробы в системе пробоподготовки (СПП), пробоотборные зонды, систем контроля загазованности;
системы фильтрации, продувки и промывки на базе стандартных решений (СР) ООО «Технодизайн-М»;
организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения;
ТДМ-КВОП - система продувки (Exp) для взрывоопасных зон с контроллером и прикладным ПО, производство ООО «Технодизайн-М»;
И многое другое.

Шкаф ТШВП-222040 используется в качестве защитной оболочки и обеспечения необходимых условий эксплуатации размещаемого в нём оборудования:

оборудование и системы для автоматического контроля выбросов или сбросов загрязняющих веществ городских, дорожных, производственных служб;

на нефтехимических и газоперерабатывающих производствах;

в энергетике;

на горно-обогатительных комбинатах (ГОК);

добывающих производствах;

водоканалах;

канализационных насосных станциях (КНС);

городских и промышленных комплексах очистных сооружений (КОС);

дорожные коммутационные шкафы;

шкафы автоматики;

телекоммуникационное оборудование различного назначения (роутеры, коммутаторы 3G-5G, Wi-Fi);

базовые станции сотовой, релейной и радио связи;

системы видеоконтроля и регистрации (фотовидеофиксация) для ЦОДД;

оборудование ИТС (информационно-техническое сопровождение) и АСУДД (автоматизированные системы управления дорожным движением);

оборудование и системы весогабаритного контроля;

оборудование ситуационных центров и ЦОД (центров обработки данных);

путевые ящики, боксы, релейные и аппаратные шкафы для железной дороги и метрополитена;

на речном и морском транспорте;

в фармакологии и производстве лекарств;

производстве чистых газов;

в микроэлектронике.

Условия эксплуатации и основные характеристики:

Температура окружающей среды – от -70°C до +65°C;
Степень защиты от климатического воздействия по ГОСТ 14254-96 – IP54-IP67.

Изготавливаются из сэндвич-панелей:
армированный полиэстер/стеклопластик;
утеплитель ПИР/ЭППС;
углы и торцы усилены профилем из нержавеющей стали.


№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры ВхШхГ
2.	- внешние	мм	2485х4240х2240
3.	- внутренние	мм	2200х3950х1850
4.	Масса шкафа, не более	кг	1200
5.	Количество дверей	-	Одна дверь с углом максимального открывания не менее 120º
6.	Конструкция шкафа	-	Сварная металлическая конструкция, обшитая теплоизоляционными панелями
7.	Толщина теплоизоляционного материала (номинальная)	мм	30
8.	Степень защиты от климатических воздействий, не ниже	-	IP54
9.	Цвет	-	RAL 7035 (металлоконструкции) RAL 7011 (цокольная часть) RAL 9003 (теплоизоляционные панели)
10.	Температура эксплуатации	°C	-40 … +40
11.	Пандус для монтажа баллонов	-	Не предусмотрен
	Вентиляция
12.	Естественная конвекция	-	4 вент. отверстия с шиберными заслонками в стенках шкафа
13.	Искусственная вентиляция	-	Вентилятор (1 шт.) с шиберной заслонкой в стенке шкафа. Работа вентилятора контролируется терморегулятором.
14.	Наличие и тип фильтров	-	Фильтры на всех вентиляционных отверстиях. Тип фильтра - G3 или аналогичный.
	Обогрев
15.	Количество нагревателей	шт.	6
16.	Тип электрического нагревателя	-	Электрические конвекторы.
17.	Мощность одного электрического нагревателя	Вт	500
18.	Управление	-	Раздельное, термостат на каждом электрическом конвекторе.
	Электрическое питание
19.	Потребляемая мощность, не более	Вт	3200

Согласно ОЛ и ТЗ на стадии проектирования.
