ТДМ-ТШВ-242460БК-ЩВК-Е+Н, установка непрерывного анализа качества сточных вод, на две точки отбора, производство ООО "Технодизайн-М", Россия, в комплектации. Децимальный номер: ТДМ.615.ТШВ-242460БК.767.21.01
На стадии формирования конечного ТКП и проектной документации для правильного подбора системы отбора и возврата пробы, насоса, первичной подготовки пробы с системой фильтрации, разработки прикладного ПО – необходимо иметь данные от конечного Заказчика по составу пробы.
В связи с этим, необходимо получить действующие ОЛ по каждой точке анализа и текущие лабораторные анализы по составу пробы, в том числе, но не исключая, наличие механических примесей, взвеси, вязких органических компонентов, а также нерастворимых примесей, оказывающих влияние на показания анализаторов системы и требующих проработки дополнительной системы фильтрации.
Установка предназначена для:
Основные технические данные:
1. Размещение всего оборудования – общепромышленная зона;
2. Оборудование размещается на улице, температура окружающего воздуха – -40…+40гр.С;
3. Сброс пробы в систему дренирования предприятия с атмосферным давлением - зона ответственности конечного Заказчика;
4. Весь КИП и аналитика, включая вторичные приборы поставляет компания ООО «Технодизайн-М».
5. Монтаж и установка аналитического оборудования, система управления ТДМ-АСКУ-ККСВ, система собственных нужд, трубные коммуникации, прокладка электрических и сигнальных кабелей, пробоотборные зонды, насосы, ОЛ-IN, ОЛ-OUT - производятся и поставляются силами ООО «Технодизайн-М»:
6. Граница зоны ответственности:
7. Предварительная настройка и пуско-наладка системы по данному ТКП выполняется на площадке Исполнителя - ООО «Технодизайн-М» г. Москва.
8. Общий монтаж и установка системы проводится конечным Заказчик на месте установки самостоятельно.
Таблица 1. Основные технические характеристики установки.
| № | Наименование | Ед.изм | Значение |
| 1 | Габаритные размеры наружные ВхШхГ | мм | 2400х2400х6000 |
| 2 | Масса блок-бокса не более | кг | 2500 |
| 3 | Теплопроводность стенок не более | Вт/м2К | 1,2 |
| 4 | Конструкция корпуса | Стальной каркас с заполнением проемов сэндвич-панелями | |
| 5 | Толщина стенок | мм | 100 |
| 6 | Цвет с наружи | RAL-5005 | |
| 7 | Цвет изнутри | RAL-7035 | |
| 8 | Допустимая температура окружающей среды | °С | -45 …+50 |
| 9 | Рабочая температура внутри | °С | +10…+25 |
| Электроснабжение | |||
| 10 | Напряжение питания электрооборудования | В, Гц | ~380, 50 |
| 11 | Фазное напряжение в установке, в диапазоне | кВт | Не более 15 |
| 12 | Максимальная потребляемая электрическая мощность | кВт | Не более 15 |
| 13 | Вводной автоматический выключатель: | ||
| Тип | - | Дифференциальный выключатель | |
| Количество защищённых полюсов | шт. | 3 | |
| Общее количество полюсов | шт. | 4 (L1, L2, L3, N) | |
| Номинальный ток | А | 32 | |
| Тип тока мгновенного расцепления | - | С | |
| Ток утечки | мА | 100 | |
| Вентиляция | |||
| 14 | Количество вентиляторов, из них: | шт. | 4 |
| Приточных | 2 | ||
| Вытяжных | 2 | ||
| 15 | Расход воздуха одного вентилятора, не менее | м3/ч | 500 |
| 16 | Расположение вентиляторов: | ||
| Приточные | Низ стены на входе | ||
| Вытяжные | Верх задней стены | ||
| 17 | Управление | Раздельное, термостат | |
| 18 | Расположение фильтров | Внутри вентиляторов | |
| 19 | Тип фильтрующих элементов | G3 | |
| 20 | Конструкция решеток естественной вентиляции | Клапан жалюзийного типа с ручным приводом | |
| Обогрев | |||
| 21 | Количество нагревателей | шт. | 6 |
| 22 | Тип электрического нагревателя | Электроконвектор | |
| 23 | Мощность одного электрического нагревателя | Вт | 500 |
| 24 | Управление | Раздельное, термостатами нагревателей | |
| Освещение | |||
| 25 | Количество светильников внутреннего освещения | шт. | 3 |
| 26 | Световой поток одного светильника | лм | 3200 |
| 27 | Тип колбы | LED | |
| 28 | Тип лампы | Светодиодная | |
| 29 | Управление | Общий выключатель | |
| 30 | Количество светильников наружного освещения | шт. | 1 |
| 31 | Световой поток одного светильника | лм | 950 |
| 32 | Тип лампы | Светодиодная | |
| 33 | Управление | Выключатель снаружи на передней стенке | |
| Технологическое оборудование | |||
| 34 | Рабочая среда | Сточные воды | |
| 35 | Давление на входе | бар | Атмосферное, забор из герметичной трубы с неполным заполнением |
| 36 | Давление на выходе, не более | бар | 5,0 |
| 37 | Расход через измерительный участок, не более | м3/ч | 5,0 |
| 38 | Температура рабочей среды | °С | +5…+35 |
| 39 | Обогреваемая линия подачи пробы линии 1 (крепление с помощью комплектной муфта ПНД для трубы D40) | м | 30 |
| 40 | Обогреваемая линия подачи пробы линии 2 (крепление с помощью комплектной муфта ПНД для трубы D40) | м | 15 |
| 41 | Обогреваемая линия возврата пробы линии 1 (крепление с хомута на диаметр 90-110 мм) | м | 10 |
| 42 | Обогреваемая линия возврата пробы (крепление с хомута на диаметр 90-110 мм) | м | 10 |
| 43 | Давление сжатого воздуха в системе, в диапазоне | бар | 2,0…8,0 |
| Оптоволоконная-линия связи | |||
| 44 | Характеристики подключаемого кабеля: | ||
| Тип оптического волокна | - | Одномодовое | |
| Диаметр кабеля | мм | 6…12 мм | |
| 45 | Характеристики оптического преобразователя: | ||
| Длина волны | нм | 1310 | |
| Дальность передачи | км | до 40 |

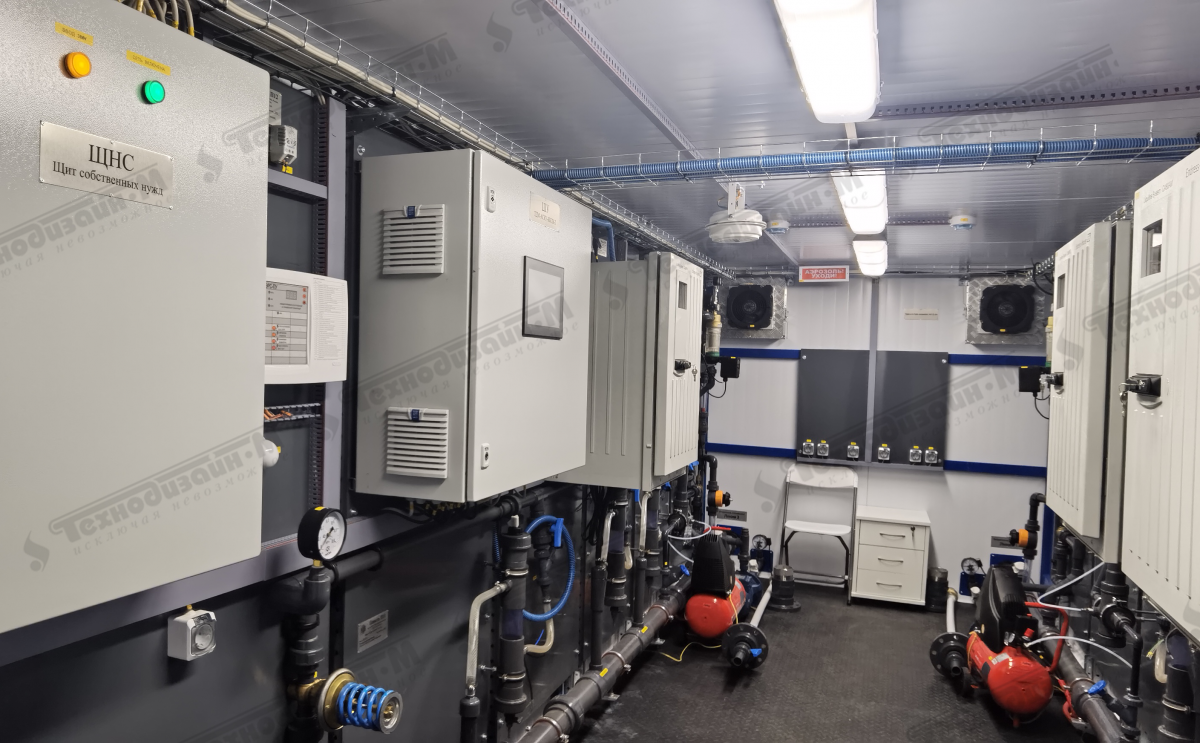

Структура и состав изделия.
Установка состоит из следующих основных составных частей:
- Блок-бокс каркасный ТШВ-242460БК-ЩВК-E+H в комплекте со вспомогательным оборудованием – 1 шт;
- Щит собственных нужд (далее ЩСН) с вводным автоматом и автоматами потребителей 220В – 1шт;
- Шкаф управления ТДМ-АСКУ-ККСВ-2 (далее ШУ) – 1шт;
- Система продувки проточной измерительной арматуры сжатым воздухом ТДМ-КШВ-3(1) (далее система продувки) – 2 шт., в следующем составе на каждую системы продувки:
- Вентиляторы приточно-вытяжной вентиляции – 4 шт.
- Конвектор электрический – 6 шт.
- Обогреваемая линия подачи пробы 30м. – 1 комплект в составе (более подробно состав смотри в альбоме схем, лист 43):
- Обогреваемая линия подачи пробы 15м. – 1 комплект в составе (более подробно состав смотри в альбоме схем, лист 45):
- Обогреваемая линия возврата пробы 10м. – 2 комплекта в составе:
- Контрольно-измерительные приборы и средства автоматизации согласно документу «Схема технологическая принципиальная. Перечень элементов.» альбома схем ТДМ.615.ТШВ-242460БК.767.21.01.
- Аналитическое оборудование производства компании E+H, в следующем составе (далее анализаторы):
Таблица 2. Структура и состав изделия.
| Позиция | Наименование и техническая характеристика | Код оборудования | Тип марка, обозначение документа, опросного листа | Завод-изготовитель | Единица измерения | Колличество |
| 1 | Viomax CAS51D, Оптический датчик нитратов или органической нагрузки (ХПК, ООУ) | CAS51D-GRA1B3 | «Endress+Hauser» | шт. | 2 | |
| 2 | Flowfit CYA251, Проточная арматура | CYA251-AAA3A111+CAPA | «Endress+Hauser» | шт. | 2 | |
| 3 | Liquiline System CAT820, Установка фильтрации с опциональной функцией обратной продувки сжатым воздухом | CAT820-GRE21A3A300C+BI | «Endress+Hauser» | шт. | 6 | |
| 4 | Тех.анализ спец. изделия CSOL | CSOL-RB1WP1 | «Endress+Hauser» | шт. | 6 | |
| 5 | Liquiline System CA80AM, Анализатор жидкости промышленный для измерения аммония в водных растворах в режиме реального времени | CA80AM-GRA32A201+AIFBG5MHN1 | «Endress+Hauser» | шт. | 1 | |
| 6 | Liquiline System CA80PH, Анализатор жидкости промышленный | CA80PH-GRE22A201+AIFBG5MHN1 | «Endress+Hauser» | шт. | 1 | |
| 7 | Liquiline System CA80NO, Анализатор жидкости промышленный для измерения содержания нитритов в водных растворах | CA80NO-GRG42A201+AIFBN1 | «Endress+Hauser» | шт. | 1 |
