Газорегуляторные/редукционные установки, газовые рампы, системы газоснабжения и хранения газовых баллонов, пр-во ООО «Технодизайн-М», Россия

Данное оборудование является стандартным решением (СР) или разрабатывается по техническим требованиям (ТЗ, ТТ, ТУ) Заказчика. Номенклатура этих изделий предназначена для хранения и непрерывной централизованной подачи различных газов к потребителю от баллонов с давлением до 200 атм. или иных источников.

ООО "Технодизайн-М" разрабатывает и производит системы газоснабжения и хранения газов, которые представляют собой совокупность технических решений с применением газорегуляторных/редукционных установок, рамп, шкафов или стоек для хранения баллонов, трубопроводов и запорной арматуры, увязывающих все компоненты в единое целое от источника газа до потребителя для решения конкретной технологической задачи.

Газорегуляторные установки и рампы конструктивно состоят из регуляторов давления, запорной и предохранительной арматуры, приборов КИП и А, труб, трубок и фитингов. Газорегуляторные установки и рампы могут крепиться как на рамную конструкцию, так и устанавливаться в баллонные шкафы марки ТШВ и стойки (ложементы) марки ТДМ-СБМ.

Унификация размеров изготавливаемого оборудования обеспечивает удобную и простую установку в шкафы и стойки, которые производит наша компания. В большинстве случаев редукционные установки и газовые рампы являются проектно-компонуемыми изделиями, варианты их установки на объекте определяются требованиями заказчика к основным функциям и размещению данных систем.

Серийно выпускаемые рампы имеют базовые исполнения с Р01 до Р10. Они различаются по количеству подключаемых баллонов, количеству выходов и схеме регулирования давления. Диапазон давления на выходе, диаметр присоединений и состав газа определяются для конкретного применения.

Перечень базовых исполнений рамп представлен в таблице 1.

Таблица 1. Перечень исполнений разрядных рамп, устанавливаемых в шкафах ТШВ и стойках ТДМ-СБМ

№	Код исполнения	Описание
1	Р01	Разрядная рампа для подключения одного баллона с одноступенчатым регулированием давления, одним выходом к потребителям и выходом продувки.
2	Р02	Разрядная рампа для подключения одного баллона с двухступенчатым регулированием давления, одним выходом к потребителям и выходом продувки.
3	Р03	Разрядная рампа для подключения двух баллонов с одноступенчатым регулированием давления, двумя выходами к потребителям и двумя выходами продувки.
4	Р04	Разрядная рампа для подключения двух баллонов с двухступенчатым регулированием давления, двумя выходами к потребителям и двумя выходами продувки.
5	Р05	Разрядная рампа для подключения трех баллонов с одноступенчатым регулированием давления, тремя выходами к потребителям и тремя выходами продувки.
6	Р06	Разрядная рампа для подключения трех баллонов с двухступенчатым регулированием давления, тремя выходами к потребителям и тремя выходами продувки.
7	Р07	Разрядная рампа для подключения двух баллонов по схеме «основной резервный» с одноступенчатым регулированием давления, одним общим выходом к потребителям и одним выходом продувки.
8	Р08	Разрядная рампа для подключения двух баллонов по схеме «основной резервный» с двухступенчатым регулированием давления, одним общим выходом к потребителям и одним выходом продувки.
9	Р09	Разрядная рампа для подключения трех баллонов по схеме «основной - два резервных» с одноступенчатым регулированием давления, одним общим выходом к потребителям и одним выходом продувки.
10	Р10	Разрядная рампа для подключения трех баллонов по схеме «основной -два резервных» с двухступенчатым регулированием давления, одним общим выходом к потребителям и одним выходом продувки.

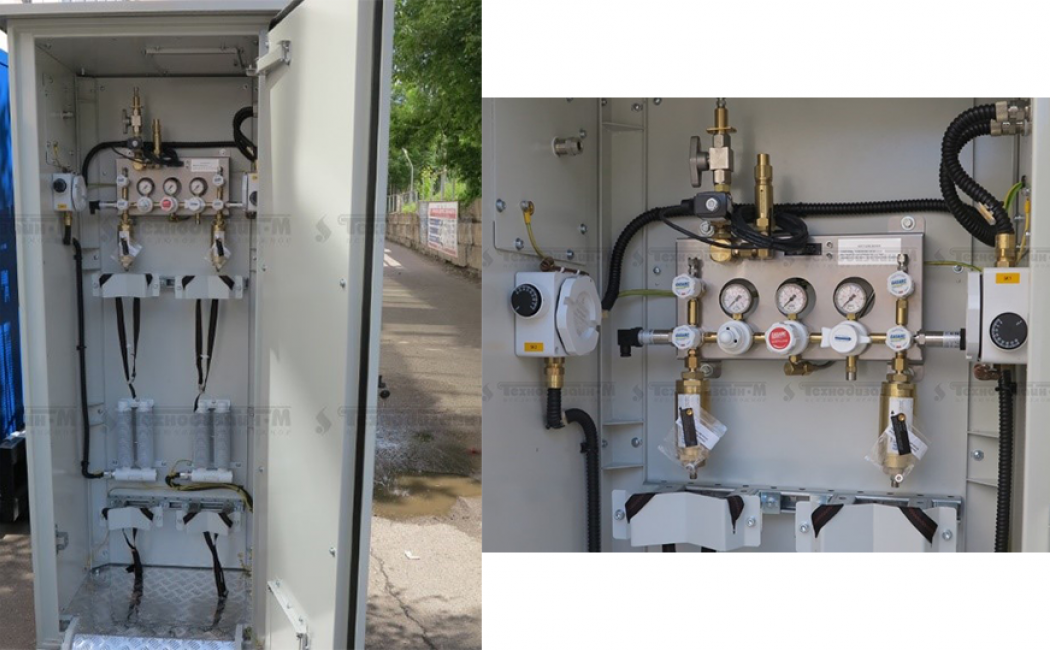

Фото - Разрядная рампа в шкафу ТШВ

Производимые ООО «Технодизайн-М» рампы могут быть с ручным переключением, полуавтоматические и полностью автоматические.
В рампах с ручным переключением - перевод подачи газа из израсходованных баллонов на полные производится вручную.
В полуавтоматических рампах - переключение на полный баллон происходит автоматически, а возврат к исходному баллону вручную.
В автоматических рампах - переключение с основного на резервный баллон происходит полностью автоматически, за исключением самой замены пустого баллона.

При разработке установок и устройств с использованием газовых рамп часто возникает необходимость их дооснащения дополнительными функциональными блоками, например, системами сигнализации, контроля загазованности, защитного отключения, дополнительной фильтрацией и вентиляцией, обогревом, контроллером с индивидуальной логикой программирования и выходом в РСУ заказчика и т.д.
Компетенции ООО «Технодизайн-М позволяют решить все перечисленные выше задачи и предоставить Заказчику комплексное решение «под ключ».
