Промышленный газовый хроматограф "Хроматэк - Кристалл 7000"

Промышленный газовый хроматограф "Хроматэк - Кристалл 7000"

Промышленный хроматограф «Хроматэк – Кристалл 7000» предназначен для определения компонентного состава газовых смесей в производственных потоках химических технологий, в системах автоматического контроля и регулирования технологических процессов нефтеперерабатывающих, нефтехимических, газоперерабатывающих и других предприятий.

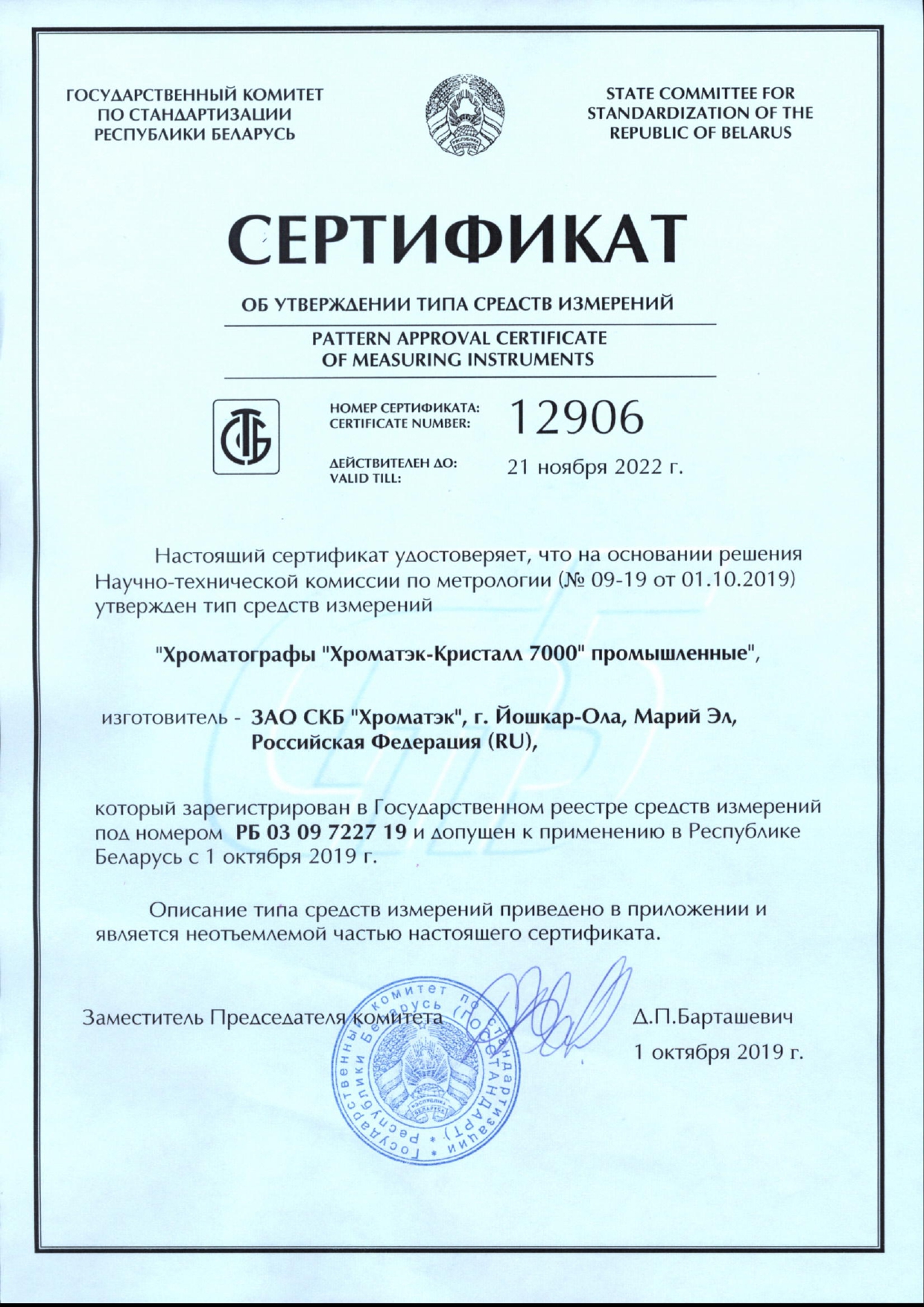

ОписаниеХарактеристикиКомплектующиеСертификатыДокументация
Возможности
  • Многоцелевой многоканальный хроматограф во взрывонепроницаемой оболочке
  • Компактный корпус, позволяющий сократить занимаемую площадь
  • Модульная конструкция для удобства технического обслуживания
  • Микроконтроллерная система управления температурой и газовыми потоками. Встроенная электронная система диагностики
  • Анализ проб в газообразной или жидкой фазе
  • Детекторы для анализа компонентного состава и микропримесей: ДТП, ПИД, ПФД
  • Электроуправляемые переключающие краны для ввода газовых и жидких проб, переключения колонок
  • Электронное регулирование газовых потоков
  • Изотермический термостат колонок
  • Возможность установки капиллярной колонки
Общие характеристики
Взрывозащита
1ExdIICT4
Защита от воздействия окружающей среды
IP65
Измеряемый объект
газ или жидкость
Детекторы
по теплопроводности (ДТП)
пламенно-ионизационный (ПИД)
пламенно-фотометрический (ПФД)
Пределы обнаружения детекторов
ДТП 3*10-9 г/мл,
ПИД 3*10-12 г/с по н-углеводородам
ПФД-S 4*10-12 гS/с
Число переключаемых потоков
6
Материалы контактирующие с пробой
нержавеющая сталь, стекло, фторопласт
Аналитический блок
Вес
100 кг
Габариты (Ш x Г х В)
475 x 660 х 1090 мм
Электропитание (сеть переменного тока)
220В, 50Гц
Потребляемая мощность
300 Вт
Количество детекторов
ДТП до трех, ПИД - один, ПФД - один
Количество кранов
до 4
Температура термостата колонок
до 200 °С
Тип газа-носителя (в зависимости от конфигурации)
азот
аргон
гелий
Давление газа-носителя
до 6 атм
Газ-носитель
5 - 20 мл/мин (один поток)
Водород/Воздух ПИД
20/200 мл/мин
Водород/Воздух ПФД
100/40 мл/мин
Блок подготовки пробы
Вес
35 кг
Габариты (Ш x Г х В)
570 x 240 х 930 мм
В зависимости от аналитической задачи
Подготовка газового образца
Подготовка жидкого образца
Выделение и ввод паровой фазы над жидким образцом
Размещение системы
на открытой панели
в необогреваемом шкафу
в обогреваемом герметичном шкафу
Состав
электроуправляемыеклапаны во взрывонепроницаемой оболочке
фильтры от механических частиц и влаги
вентили
регуляторы давления
измерители расхода
электрообогрев подводящих линий
Всепогодный уличный шкаф предназначен для установки на открытой площадке без навеса или крыши. В данный шкаф предусматривается установка дополнительного оборудования на основании желания Заказчика массой до 100 кг. Шкаф оборудован системой контроля загазованности, датчиками пожарной сигнализации, а также оборудованием системы жизнедеятельности. Все оборудование, предусматриваемое в составе шкафа имеет взрывозащищенное исполнение Ex. Степень защиты шкафа согласно ГОСТ 14254-96 – IP67. Шкаф представляет собой конструкцию с утепленными стенами полом и потолком, окрашенными порошковой краской. Шкаф изготовлен в соответствии с ТУ 1968-013-18108348-2016 и сертифицирован для применения во взрывоопасных зонах. Сертификат ТР-ТС 012/2011 № RU C-RU.AA87.B.00359 Серия 0406280.
IP67
-50 …+40 °С
