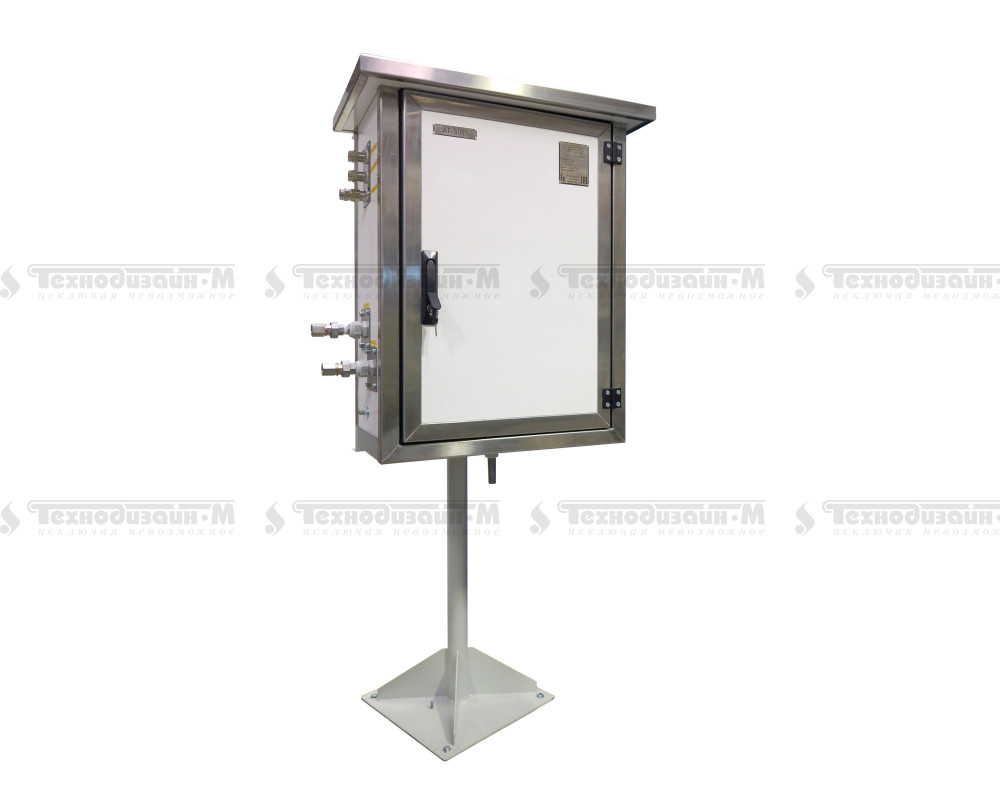

Шкаф приборный ТШВП-643Ex
Шкаф приборный ТШВП-643Ex
Шкаф ТШВП-643Ex из армированного стекловолокном полиэстера/пластика утеплённый, атмосферостойкий, всепогодный, для эксплуатации в тяжёлых условиях постоянного контакта с агрессивными средами, в общепромышленных и взрывоопасных зонах может использоваться:
- поставка КИПиА, аналитики, хроматографии, телекоммуникационного, телеметрического и прочего оборудования;
- изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы;
- климатическое оборудование, термостабилизаци пробы в системе пробоподготовки (СПП), пробоотборные зонды, систем контроля загазованности;
- системы фильтрации, продувки и промывки на базе стандартных решений (СР) ООО «Технодизайн-М»;
- организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения;
- ТДМ-КВОП - система продувки (Exp) для взрывоопасных зон с контроллером и прикладным ПО, производство ООО «Технодизайн-М»;
- И многое другое.
Шкаф и всё оборудование, входящее в комплект поставки, имеют:
1. Сертификат соответствия Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
2. Декларацию о соответствии требованиям Технического регламента Таможенного союза "Электромагнитная совместимость технических средств" (ТР ТС 020/2011);
3. Декларацию о соответствии требованиям Технического регламента Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011).
Согласно ОЛ и ТЗ на стадии проектирования, возможна разработка дополнительной комплектации технологической и электрической схем, в том числе:
Шкаф ТШВП-643Ех используется в качестве защитной оболочки и обеспечения необходимых условий эксплуатации размещаемого в нём оборудования:
оборудование и системы для автоматического контроля выбросов или сбросов загрязняющих веществ городских, дорожных, производственных служб;
на нефтехимических и газоперерабатывающих производствах;
в энергетике;
на горно-обогатительных комбинатах (ГОК);
добывающих производствах;
водоканалах;
канализационных насосных станциях (КНС);
городских и промышленных комплексах очистных сооружений (КОС);
дорожные коммутационные шкафы;
шкафы автоматики;
телекоммуникационное оборудование различного назначения (роутеры, коммутаторы 3G-5G, Wi-Fi);
базовые станции сотовой, релейной и радио связи;
системы видеоконтроля и регистрации (фотовидеофиксация) для ЦОДД;
оборудование ИТС (информационно-техническое сопровождение) и АСУДД (автоматизированные системы управления дорожным движением);
оборудование и системы весогабаритного контроля;
оборудование ситуационных центров и ЦОД (центров обработки данных);
путевые ящики, боксы, релейные и аппаратные шкафы для железной дороги и метрополитена;
на речном и морском транспорте;
в фармакологии и производстве лекарств;
производстве чистых газов;
в микроэлектронике.
- Температура окружающей среды – от -70°C до +65°C;
- Степень защиты от климатического воздействия по ГОСТ 14254-96 – IP54-IP67.
Изготавливаются из сэндвич-панелей: - армированный полиэстер/стеклопластик;
- утеплитель ПИР/ЭППС;
- углы и торцы усилены профилем из нержавеющей стали.
Условия эксплуатации и основные характеристики:
Основные данные
Габаритные размеры шкафа В х Ш х Г c учетом толщины крыши
600х400х300 мм
Масса шкафа не более
30 кг
Теплопроводность стенок шкафа не более
1,2 Вт/м2К
Степень защиты
IP65
Конструкция корпуса
Конструкция из полиэфира, армированного стекловолокном, с внутренней оболочкой из полиуретановой пены
Толщина утеплителя
30 мм
Диапазон рабочей температуры окружающей среды
-50 …+45 °С
Напряжение питания электрооборудования
~230 В
Максимальная потребляемая электрическая мощность
150 Вт
Обогрев шкафа
Тип обогревателя
Электрический конвектор во взрывозащищенном исполнении
Электрическая мощность нагревателя
100 Вт
Дополнительные опции
Трубная стойка для монтажа шкафа
1 шт
Согласно ОЛ и ТЗ на стадии проектирования.
