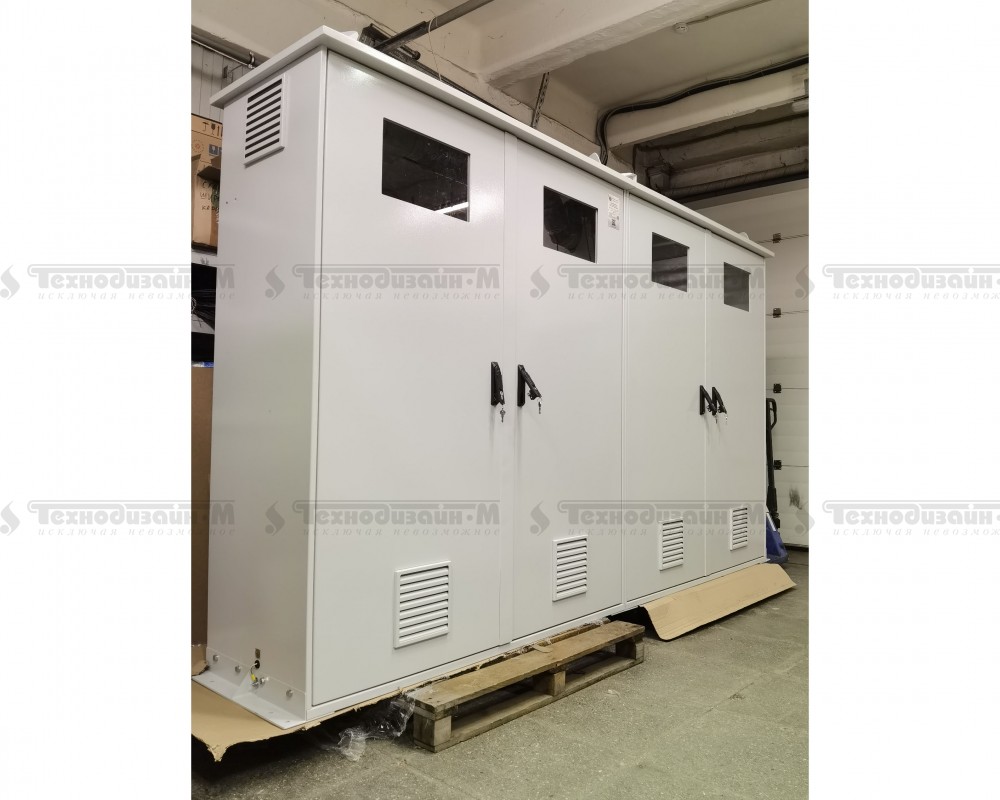

Шкаф ТШВ для двенадцати газовых баллонов

Шкаф ТШВ для двенадцати газовых баллонов

Шкафы ТШВ-18325Н, ТШВ-20325Н, ТШВ-18336У, ТШВ-20336У предназначены для установки внутри помещений и на улице.
В шкафу предусмотрены:

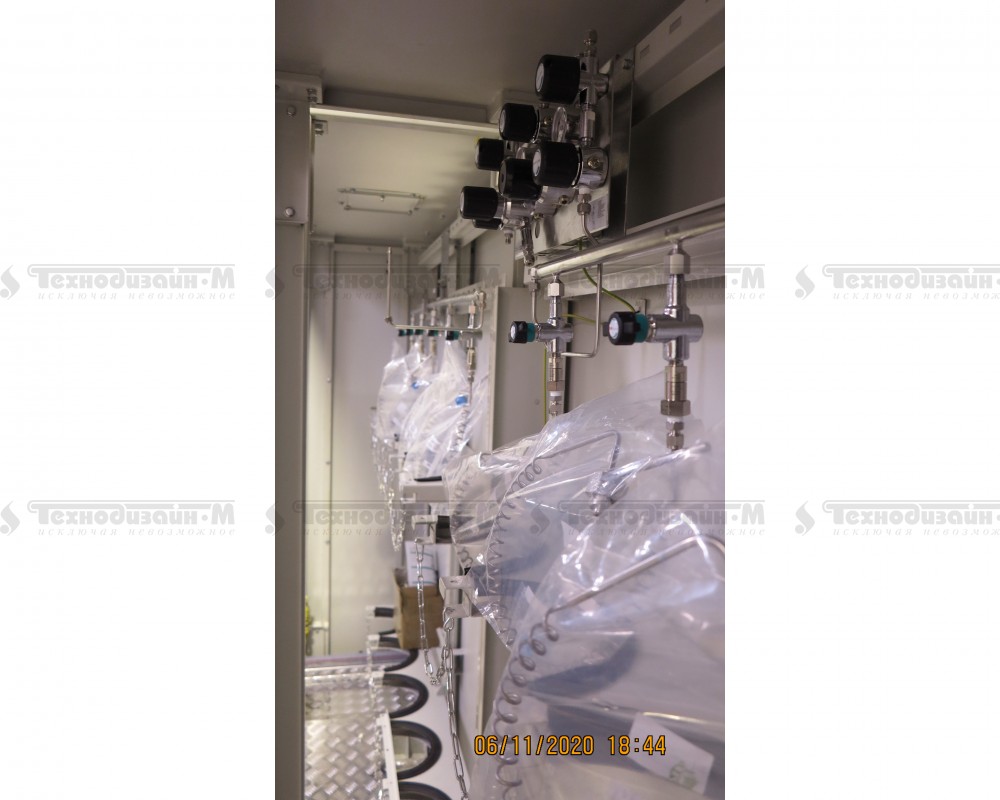

- монтажные профили для размещения газораспределительного оборудования, системы термостабилизации внутреннего объёма шкафа, датчиков загазованности и т.д.;
- универсальные ложементы и фиксирующие ремни/цепи для установки и фиксации 12-и 40-50л газовых баллонов;
- приставной пандус для удобства перемещения и установки баллонов;
- возможно оснащение

газоразрядной рампой производства ООО «Технодизайн-М»
или других производителей;
- возможно оснащение

весами для газовых баллонов ТДМ-БВУ пр-ва ООО «Технодизайн-М», Россия;
- возможна замена шкафа бюджетным решением, если позволяют условия эксплуатации и хранения, на

открытые стойки и адаптеры для газовых баллонов пр-ва ООО «Технодизайн-М», Россия;

Обзор шкафов для газовых баллонов
IP21-IP56
ОписаниеХарактеристикиКомплектующиеСертификатыДокументация
Шкафы ТШВ-18325Н, ТШВ-20325Н – однослойные, неутеплённые.

Металлоконструкция с наружной оболочкой:
  • наружная оболочка – холоднокатаная сталь СТ3 толщиной 1,5-2,0мм.

    Антикоррозионное покрытие:
  • внешняя часть шкафа:
    1-й слой: цинковая грунтовка;
    2-й слой: ударопрочная порошковая полимерная композиция;
    3-й слой: специализированный атмосферостойкий антикоррозионный лак.
  • внутренняя часть шкафа:
    1-й слой: цинковая грунтовка;
    2-й слой: ударопрочная порошковая полимерная композиция.

    Шкафы ТШВ-18336У, ТШВ-20336У – двухслойные, утеплённые.
    Металлоконструкция с наружной и внутренней оболочкой:
  • наружная оболочка – холоднокатаная сталь СТ3 толщиной 2,0мм;
  • внутренняя оболочка – холоднокатаная сталь СТ3 толщиной 1,5мм;
  • утеплитель – минеральная вата с температурой горения не ниже 1200гр.C;
  • толщина утеплителя 50мм.

    Антикоррозионное покрытие:
  • внешняя часть шкафа:
    1-й слой: цинковая грунтовка;
    2-й слой: ударопрочная порошковая полимерная композиция;
    3-й слой: специализированный атмосферостойкий антикоррозионный лак.
  • внутренняя часть шкафа:
    1-й слой: цинковая грунтовка;
    2-й слой: ударопрочная порошковая полимерная композиция.

    Для выбора дополнительных опций необходимо воспользоваться файлом: «Перечень баллонных шкафов с дополнительными опциями».


  • Таблица 1. Основные технические характеристики ТДМ-ТШВ-18325Н.

    Наименование

    Ед.изм

    Значение

    1

    2

    3

    4

    1.

    Габаритные размеры ВхШхГ

    мм

    1800х3200х500

    2.

    Масса шкафа без баллонов не более

    кг

    600

    3.

    Количество дверей

    -

    Четыре двери с углом максимального открывания 120º

    4.

    Конструкция корпуса

    -

    Металлоконструкция с наружной оболочкой

    5.

    Наружная оболочка – холоднокатаная сталь СТ3. Толщина

    мм

    2,0

    6.

    Антикоррозийное покрытие снаружи шкафа, 1-й слой

    Цинковая грунтовка

    7.

    Антикоррозийное покрытие снаружи шкафа. 2-й слой

    -

    Ударопрочная порошковая полимерная композиция

    8.

    Антикоррозийное покрытие внутри шкафа. 1-й слой

    -

    Цинковая грунтовка

    9.

    Антикоррозийное покрытие внутри шкафа. 2-й слой

    -

    Ударопрочная порошковая полимерная композиция

    10.

    Степень защиты от климатических воздействий, не ниже

    -

    IP54

    11.

    Цвет:

    -

    RAL 7035

    12.

    Температура эксплуатации

    °C

    +5 … +40

    13.

    Смотровое окно

    -

    В верхней части дверей шкафа.

    ВхШ – 250х400 мм

    14.

    Пандус

    -

    Внутри шкафа предусмотрено 2 приставных пандуса.

    Характеристики устанавливаемых баллонов

    15.

    Количество баллонов

    шт

    12

    16.

    Емкость одного баллона

    л

    40

    17.

    Диаметр одного баллона

    мм

    219

    18.

    Вентиляция

    19.

    Естественная конвекция

    -

    В нижней части дверей и в верхней части боковых стенок перфорированные отверстия.



    Таблица 2. Основные технические характеристики ТДМ-ТШВ-20325Н.

    Наименование

    Ед.изм

    Значение

    1

    2

    3

    4

    1.

    Габаритные размеры ВхШхГ

    мм

    2000х3200х500

    2.

    Масса шкафа без баллонов не более

    кг

    600

    3.

    Количество дверей

    -

    Четыре двери с углом максимального открывания 120º

    4.

    Конструкция корпуса

    -

    Металлоконструкция с наружной оболочкой

    5.

    Наружная оболочка – холоднокатаная сталь СТ3. Толщина

    мм

    2,0

    6.

    Антикоррозийное покрытие снаружи шкафа, 1-й слой

    Цинковая грунтовка

    7.

    Антикоррозийное покрытие снаружи шкафа. 2-й слой

    -

    Ударопрочная порошковая полимерная композиция

    8.

    Антикоррозийное покрытие внутри шкафа. 1-й слой

    -

    Цинковая грунтовка

    9.

    Антикоррозийное покрытие внутри шкафа. 2-й слой

    -

    Ударопрочная порошковая полимерная композиция

    10.

    Степень защиты от климатических воздействий, не ниже

    -

    IP54

    11.

    Цвет:

    -

    RAL 7035

    12.

    Температура эксплуатации

    °C

    +5 … +40

    13.

    Пандус

    -

    Внутри шкафа предусмотреныо два приставных пандуса.

    14.

    Окно

    -

    В верхней части дверей шкафа.

    ВхШ – 250х400 мм

    Характеристики устанавливаемых баллонов

    15.

    Количество баллонов

    шт

    12

    16.

    Емкость одного баллона

    л

    40

    17.

    Диаметр одного баллона

    мм

    219

    18.

    Вентиляция

    19.

    Естественная конвекция

    -

    В нижней части дверей и в верхней части боковых стенок перфорированные отверстия.



    Таблица 3. Основные технические характеристики ТДМ-ТШВ-18336У.

    Наименование

    Ед.изм

    Значение

    1

    2

    3

    4

    1.

    Габаритные размеры ВхШхГ

    2.

    - наружные

    мм

    1800х3300х600

    3.

    - внутренние

    мм

    1700х3200х500

    4.

    Масса шкафа без баллонов не более

    кг

    900

    5.

    Количество дверей

    -

    Четыре двери с углом максимального открывания 120º

    6.

    Конструкция корпуса

    -

    Металлоконструкция с наружной и внутренней оболочкой на регулируемой раме

    7.

    Наружная оболочка – холоднокатаная сталь СТ3. Толщина

    мм

    2,0

    8.

    Внутренняя оболочка – холоднокатаная сталь СТ3. Толщина

    мм

    1,5

    9.

    Антикоррозийное покрытие внешней части шкафа, 1-й слой

    -

    Цинковая грунтовка

    10.

    Антикоррозийное покрытие внешней части шкафа, 2-й слой

    -

    Ударопрочная порошковая полимерная композиция

    11.

    Антикоррозийное покрытие внешней части шкафа, 3-й слой

    -

    Специализированный атмосферостойкий антикоррозийный лак

    12.

    Антикоррозийное покрытие внутренней части шкафа, 1-й слой

    -

    Цинковая грунтовка

    13.

    Антикоррозийное покрытие внутренней части шкафа, 2-й слой

    -

    Ударопрочная порошковая полимерная композиция

    14.

    Утеплитель – минеральная вата.

    Толщина

    мм

    50

    15.

    Температура возгорания утеплителя, не ниже

    оС

    1200

    16.

    Степень защиты от климатических воздействий, не ниже

    -

    IP54

    17.

    Цвет:

    -

    RAL 7035

    18.

    Температура эксплуатации

    °C

    -40 … +40

    19.

    Пандус

    -

    Внутри шкафа предусмотрено два приставных пандуса.

    Характеристики устанавливаемых баллонов

    20.

    Количество баллонов

    шт

    12

    21.

    Емкость одного баллона

    л

    40

    22.

    Диаметр одного баллона

    мм

    219

    23.

    Вентиляция

    24.

    Естественная конвекция

    -

    В нижней части дверей и в потолке шкафа расположены решетки вентиляции.

    25.

    Наличие и тип фильтров

    -

    G3 в потолке и на решетке в дверях.



    Таблица 4. Основные технические характеристики ТДМ-ТШВ-20336У.

    Наименование

    Ед.изм

    Значение

    1

    2

    3

    4

    1.

    Габаритные размеры ВхШхГ

    2.

    - наружные

    мм

    2000х3300х600

    3.

    - внутренние

    мм

    1900х3200х500

    4.

    Масса шкафа без баллонов не более

    кг

    900

    5.

    Количество дверей

    -

    Четыре двери с углом максимального открывания 120º

    6.

    Конструкция корпуса

    -

    Металлоконструкция с наружной и внутренней оболочкой на регулируемой раме

    7.

    Наружная оболочка – холоднокатаная сталь СТ3. Толщина

    мм

    2,0

    8.

    Внутренняя оболочка – холоднокатаная сталь СТ3. Толщина

    мм

    1,5

    9.

    Антикоррозийное покрытие внешней части шкафа, 1-й слой

    -

    Цинковая грунтовка

    10.

    Антикоррозийное покрытие внешней части шкафа, 2-й слой

    -

    Ударопрочная порошковая полимерная композиция

    11.

    Антикоррозийное покрытие внешней части шкафа, 3-й слой

    -

    Специализированный атмосферостойкий антикоррозийный лак

    12.

    Антикоррозийное покрытие внутренней части шкафа, 1-й слой

    -

    Цинковая грунтовка

    13.

    Антикоррозийное покрытие внутренней части шкафа, 2-й слой

    -

    Ударопрочная порошковая полимерная композиция

    14.

    Утеплитель – минеральная вата.

    Толщина

    мм

    50

    15.

    Температура возгорания утеплителя, не ниже

    оС

    1200

    16.

    Степень защиты от климатических воздействий, не ниже

    -

    IP54

    17.

    Цвет:

    -

    RAL 7035

    18.

    Температура эксплуатации

    °C

    -40 … +40

    19.

    Пандус

    -

    Внутри шкафа предусмотрено два приставных пандуса.

    Характеристики устанавливаемых баллонов

    20.

    Количество баллонов

    шт

    12

    21.

    Емкость одного баллона

    л

    40

    22.

    Диаметр одного баллона

    мм

    219

    23.

    Вентиляция

    24.

    Естественная конвекция

    -

    В нижней части дверей и в потолке шкафа расположены решетки вентиляции.

    25.

    Наличие и тип фильтров

    -

    G3 в потолке и на решетке в дверях.
