Шкаф ТШВ-1796-Ех для автоматического измерения pH отпарного конденсата на установке производства аммиака
ООО «Технодизайн-М» представляет шкаф
ТШВ-1796 во взрывозащищенном исполнении.
Данный шкаф предназначен для:
1. Автоматического измерения pH отпарного конденсата на установке производства аммиака.
2. Обеспечения круглогодичной работы аналитического оборудования вне зависимости от температуры окружающей среды и погодных условий.

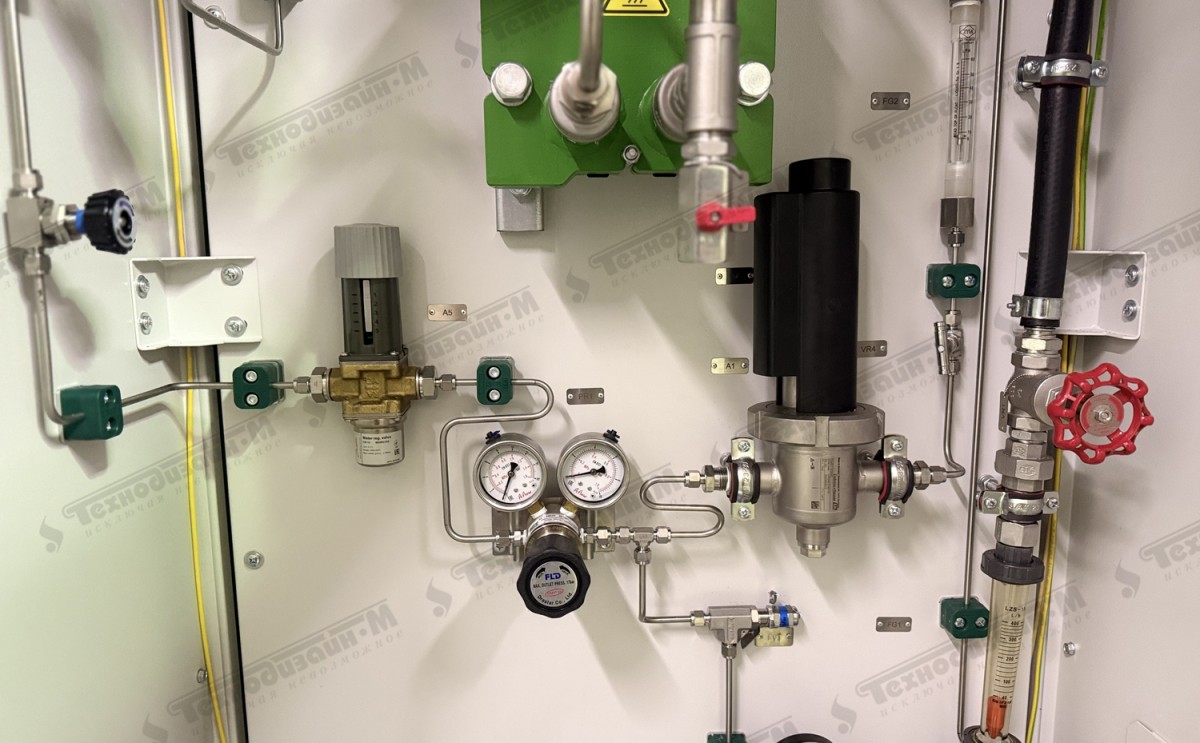

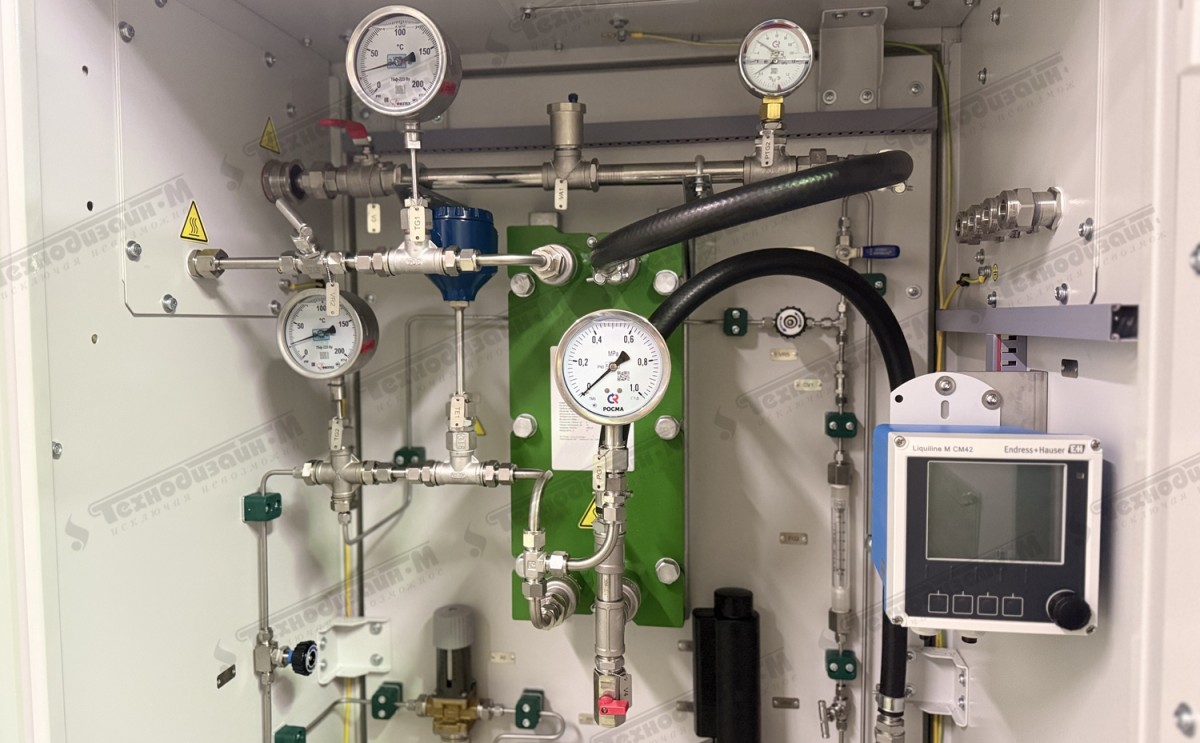

Гидравлическая система, установленная в составе шкафа, обеспечивает надежное и оперативное измерение водородного показателя пробы отпарного конденсата.
На вход линии подачи пробы поступает жидкость под давлением порядка 8 бар и температурой не менее +116 градусов Цельсия.
За счет интегрированной в составе шкафа системы охлаждения пробы осуществляется снижение температуры пробы до рабочих значений аналитического оборудования.
В случае возникновения аварийной ситуации, установленные в состав гидравлической системы элементы безопасности, обеспечат оперативное отключение линии подачи пробы и сохранят работоспособность аналитического оборудования.

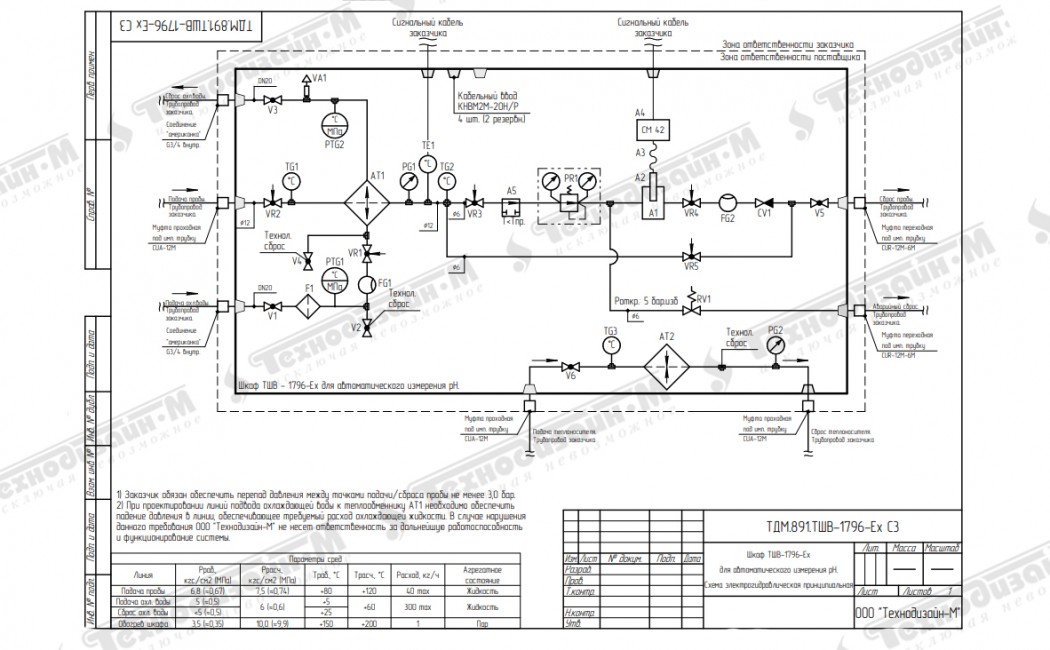

Рисунок 1 - Общая схема.

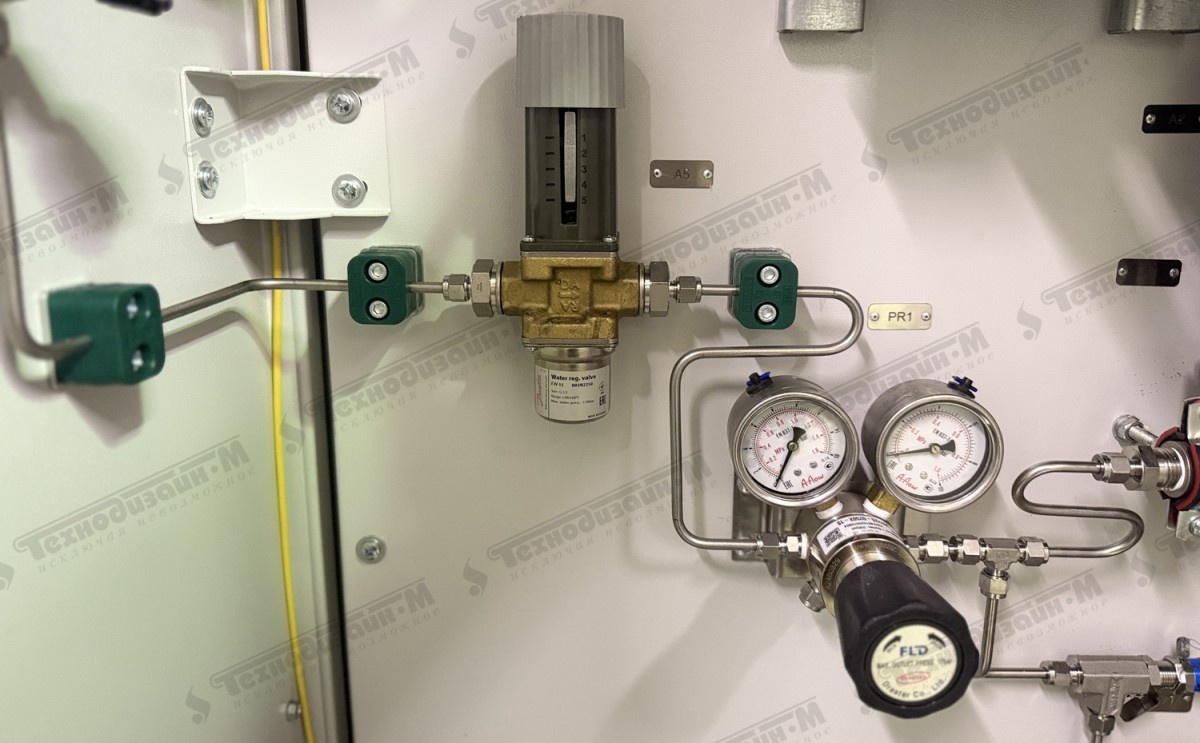

В системе установлено оборудование, обеспечивающее надежную защиту от аварийного превышения давления вне зависимости от причин аварии.
Основные параметры пробы, такие как температура, давление, расход, доступны пользователю и могут быть отрегулированы в зависимости от решаемой задачи и условий.

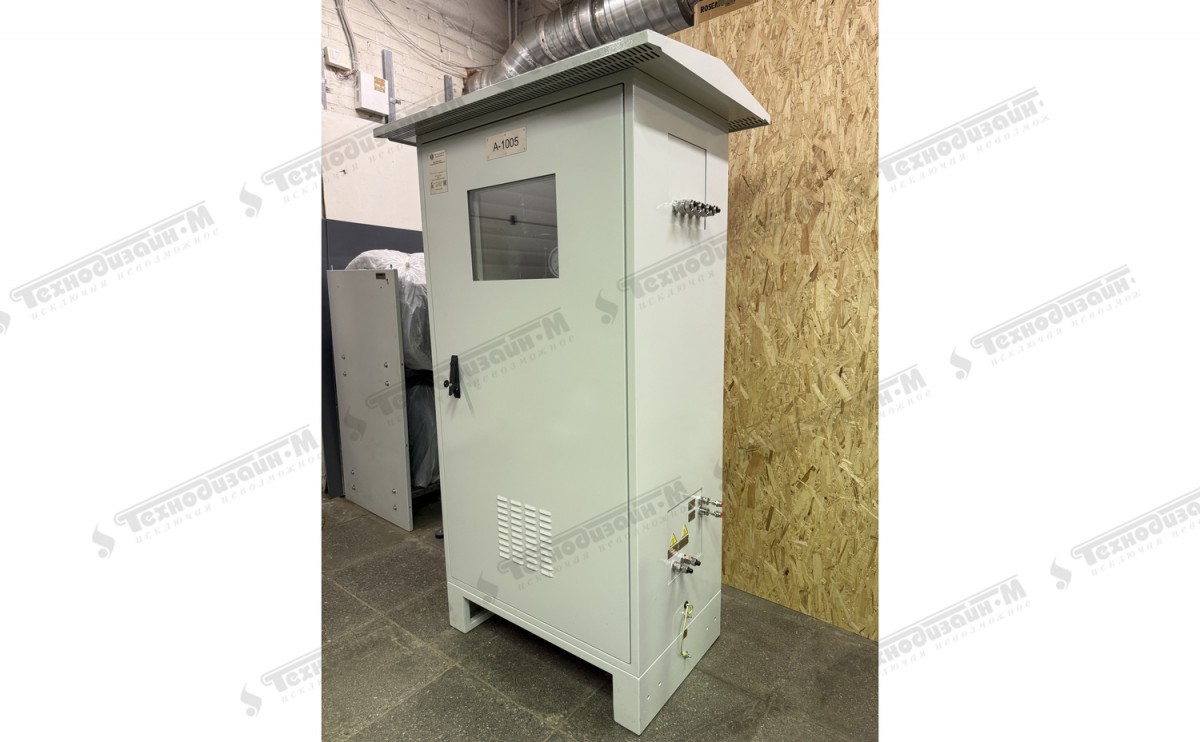

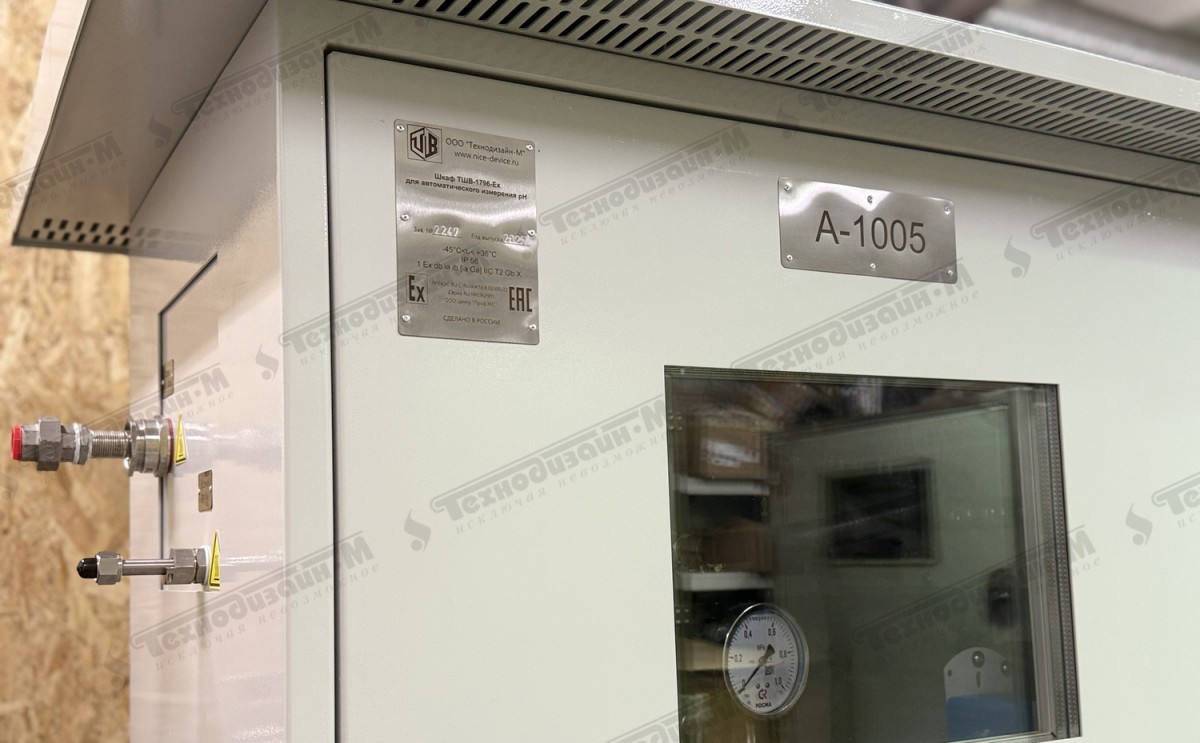

Шкаф двухслойный, выполнен из углеродистой стали. Покрытие – порошковое лакокрасочное, с дополнительной защитой в виде атмосферостойкого лака.

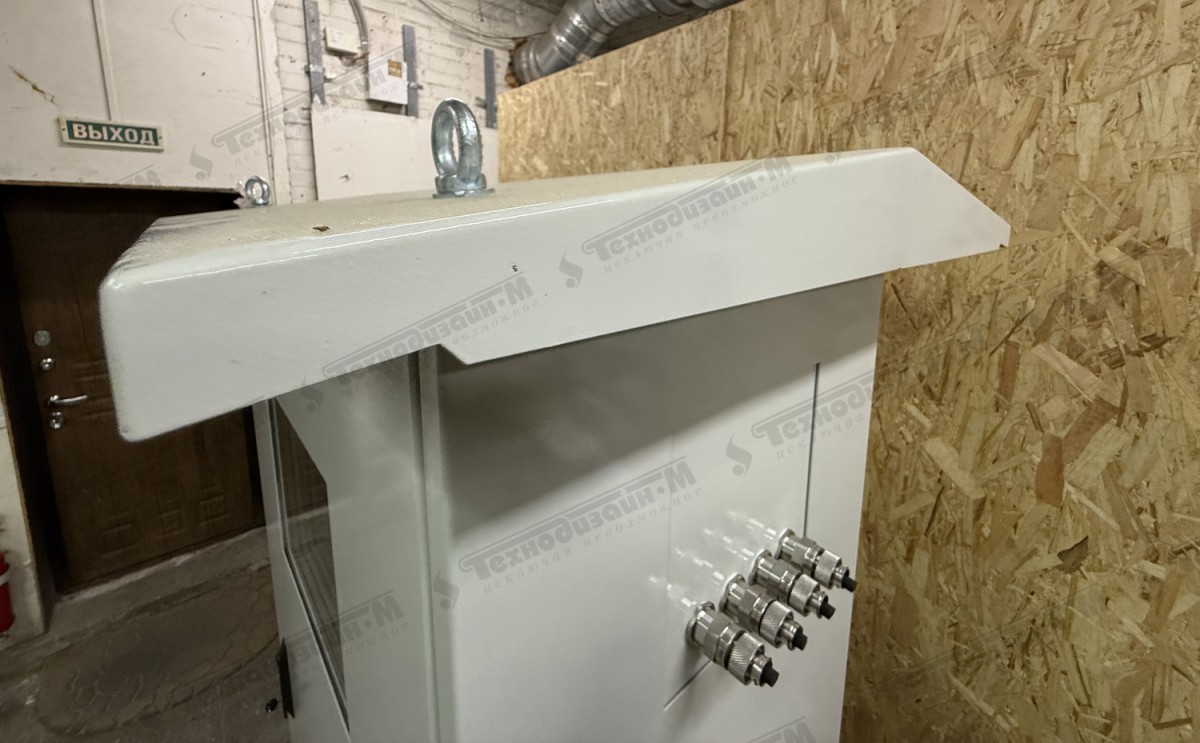

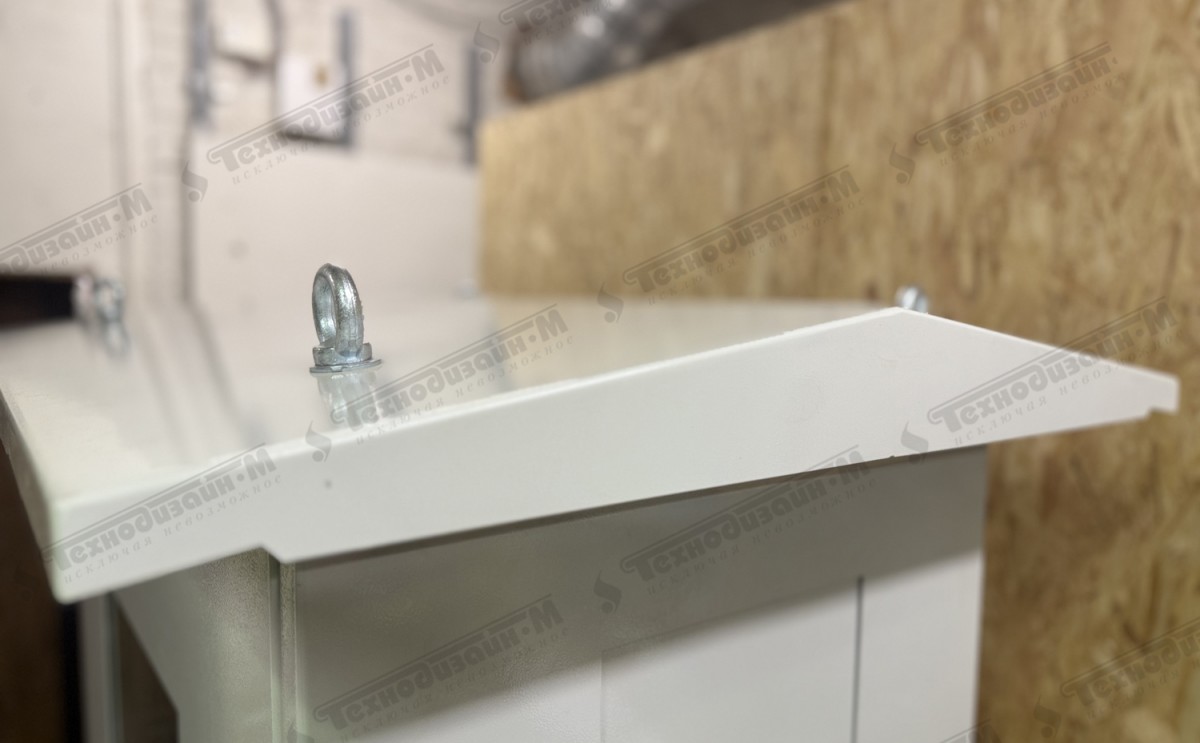

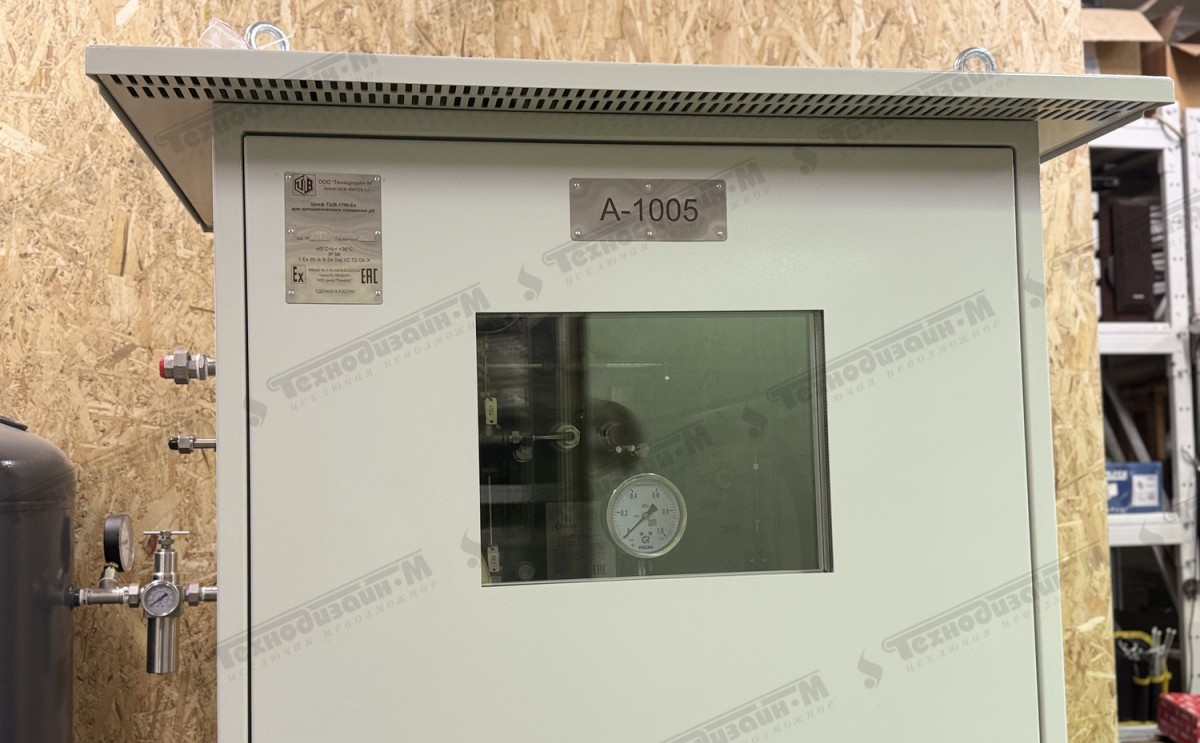

Крыша шкафа – двухскатная.
В цоколе шкафа предусмотрено отверстие для гидравлической тележки.

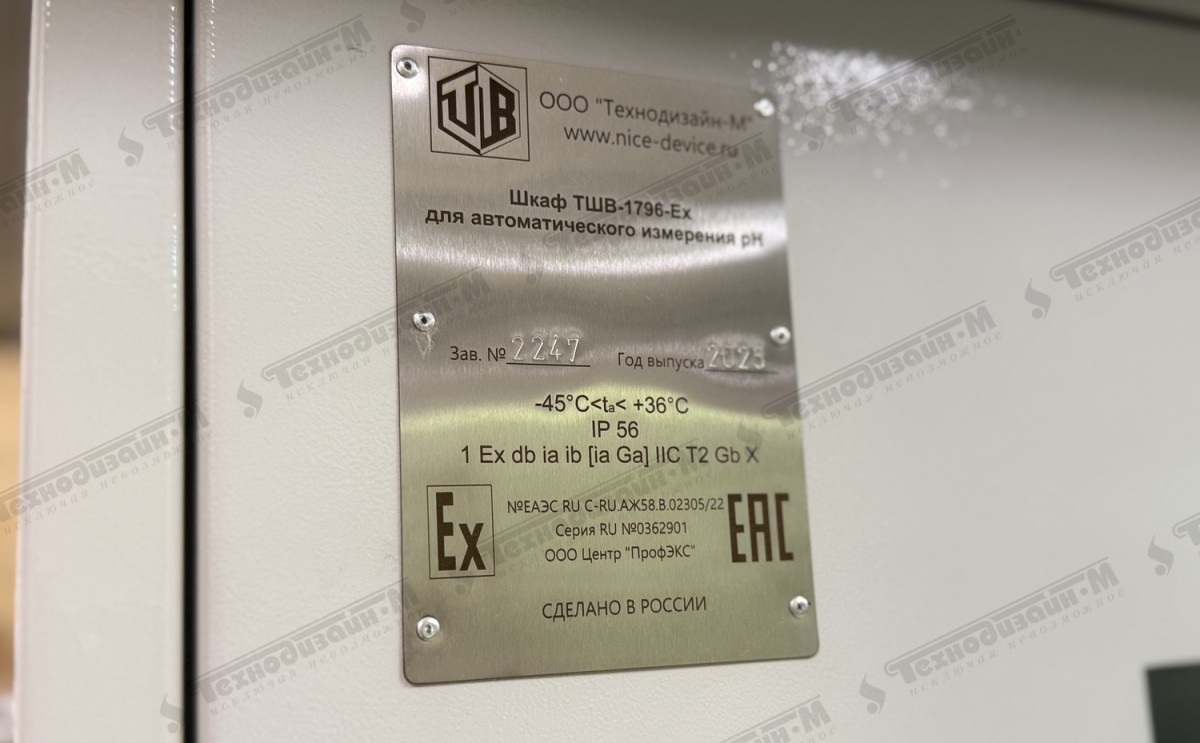

Шкаф сертифицирован и соответствует требованиям Технических регламентов таможенного союза номер 012, 004 и 020.

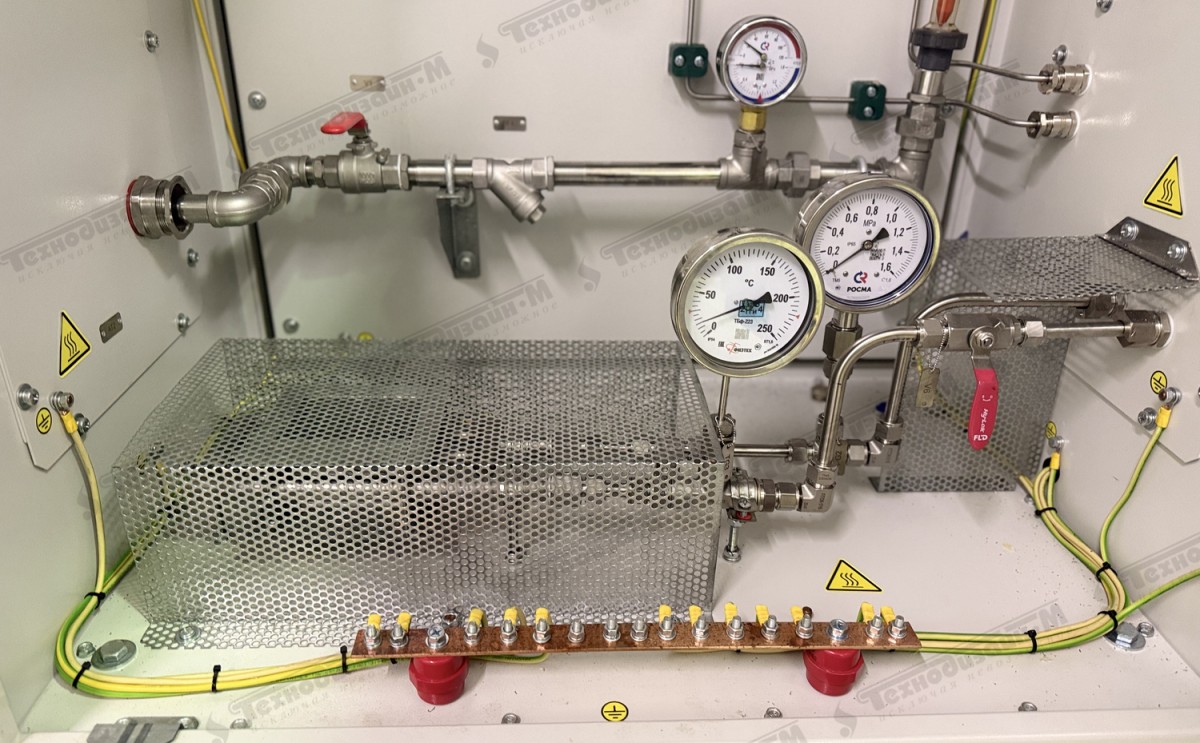

Обогрев шкафа – паровой.

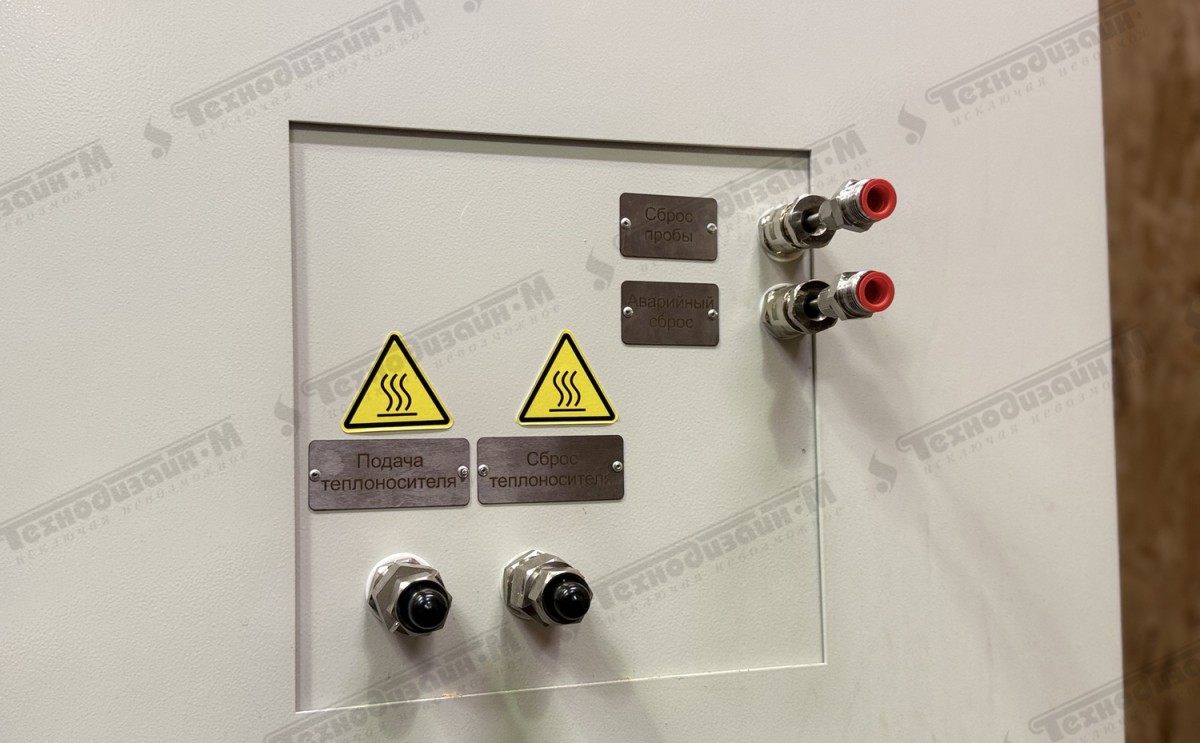

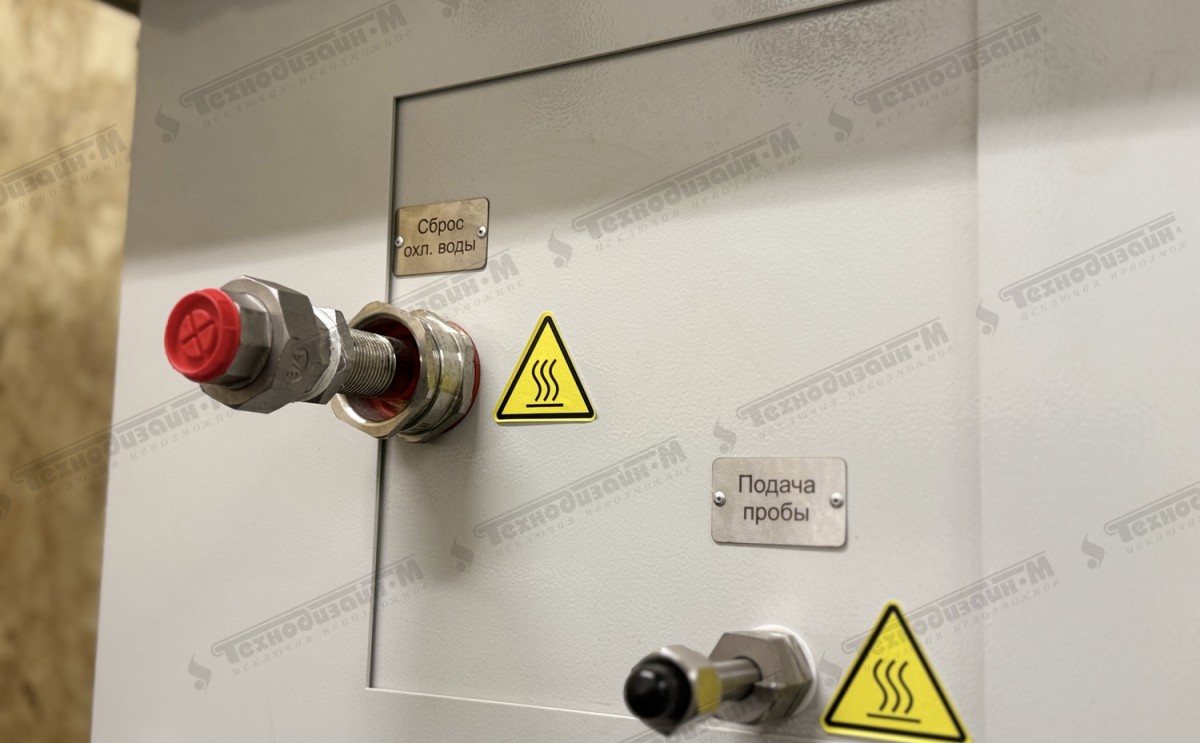

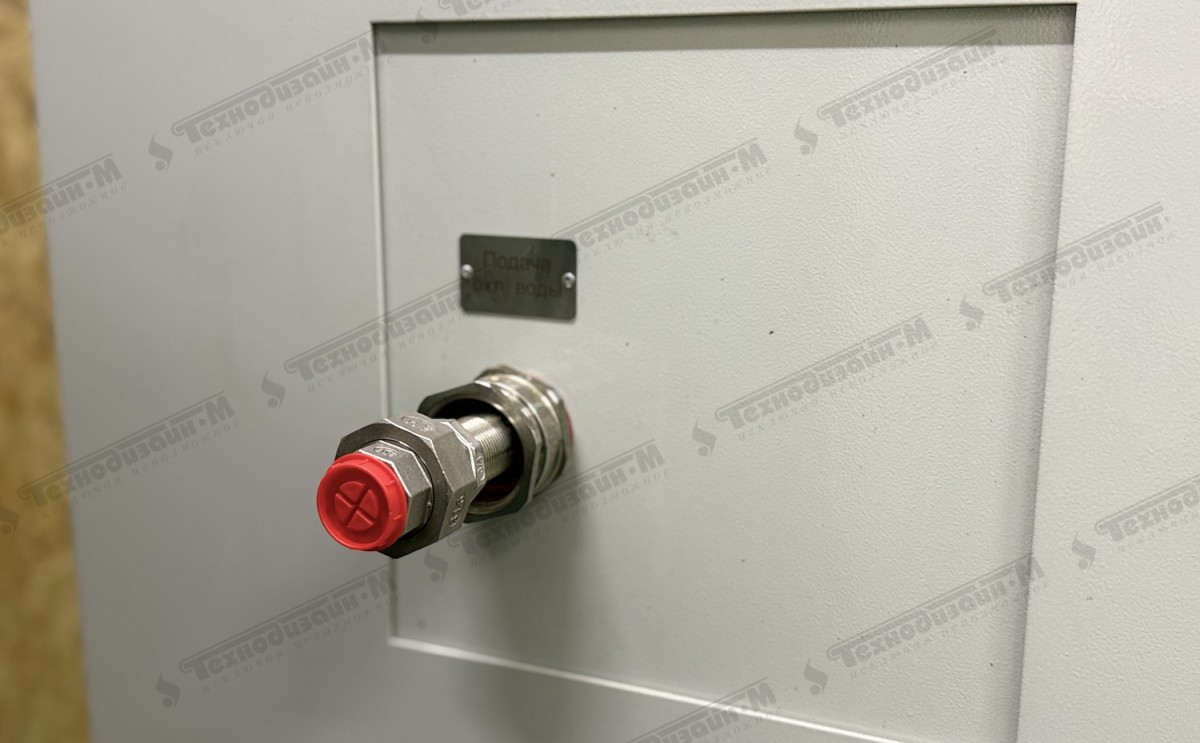

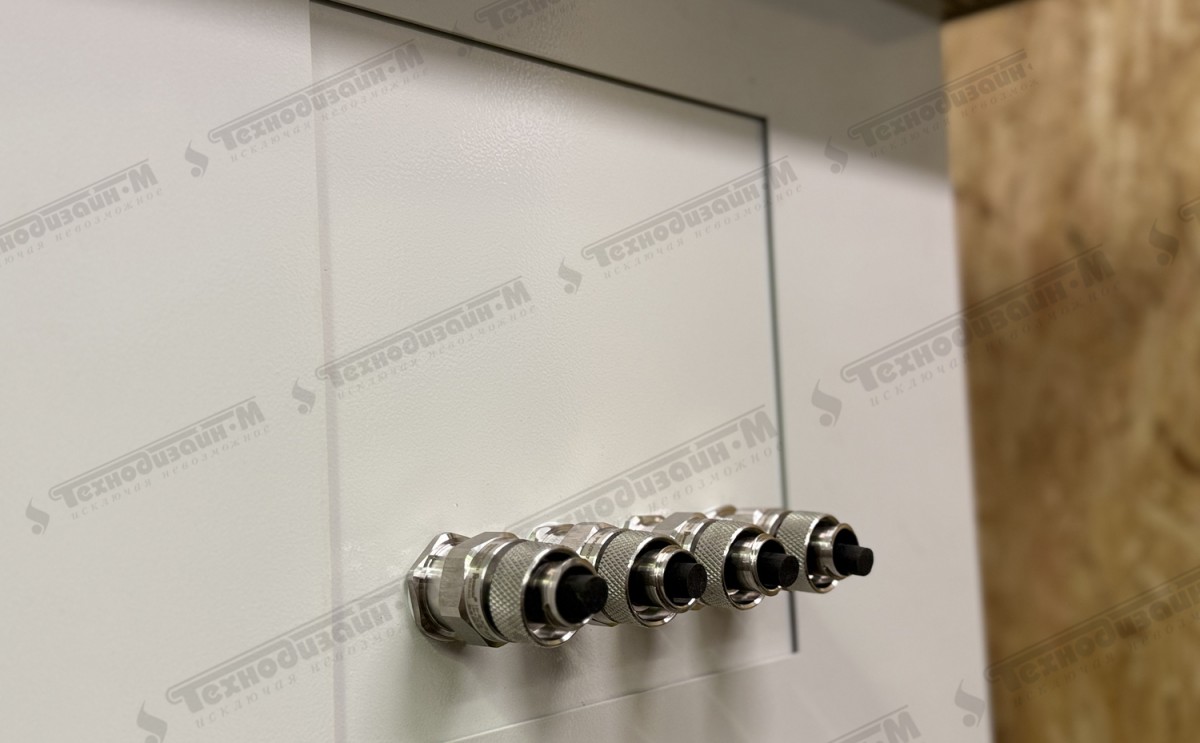

Шкаф укомплектован всем необходимым для подключения гидравлических трубопроводов и электрических линий заказчика.

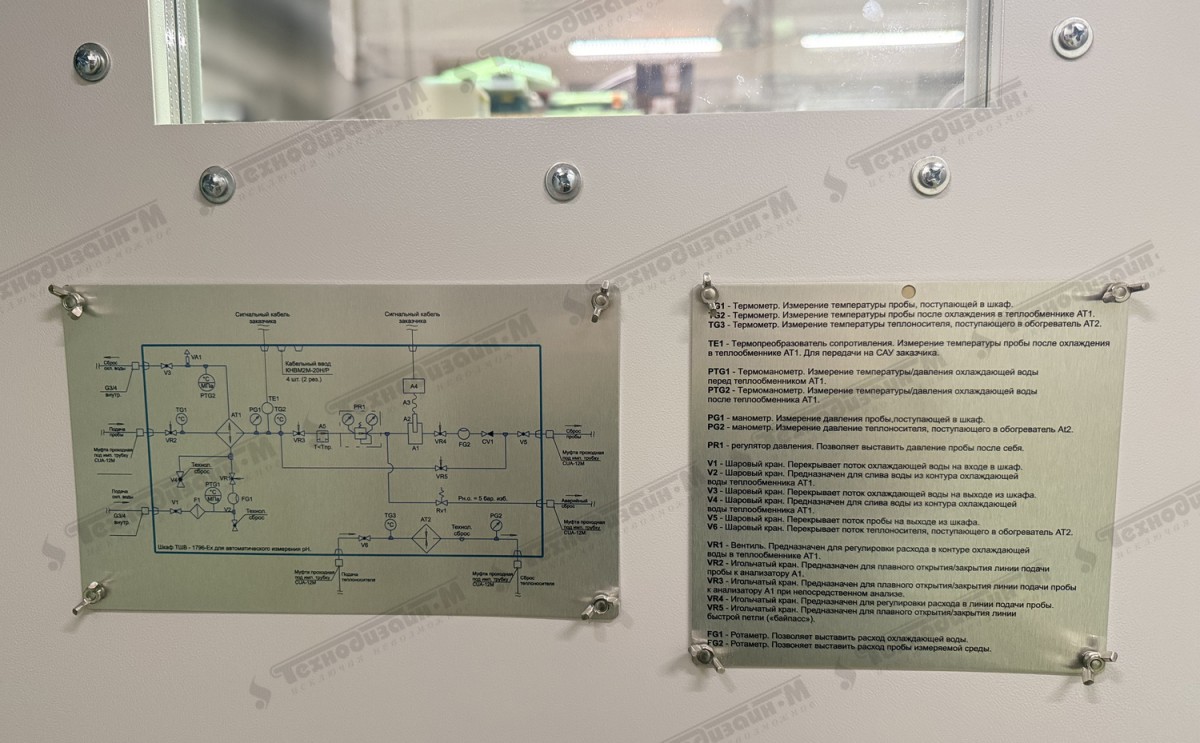

Для упрощения работы оператора в составе шкафа поставляется съёмный шильд с кратким описанием функционала всех основных элементов и электрогидравлическая схема, а оборудование, входящее в состав шкафа, промаркировано.
‹‹
