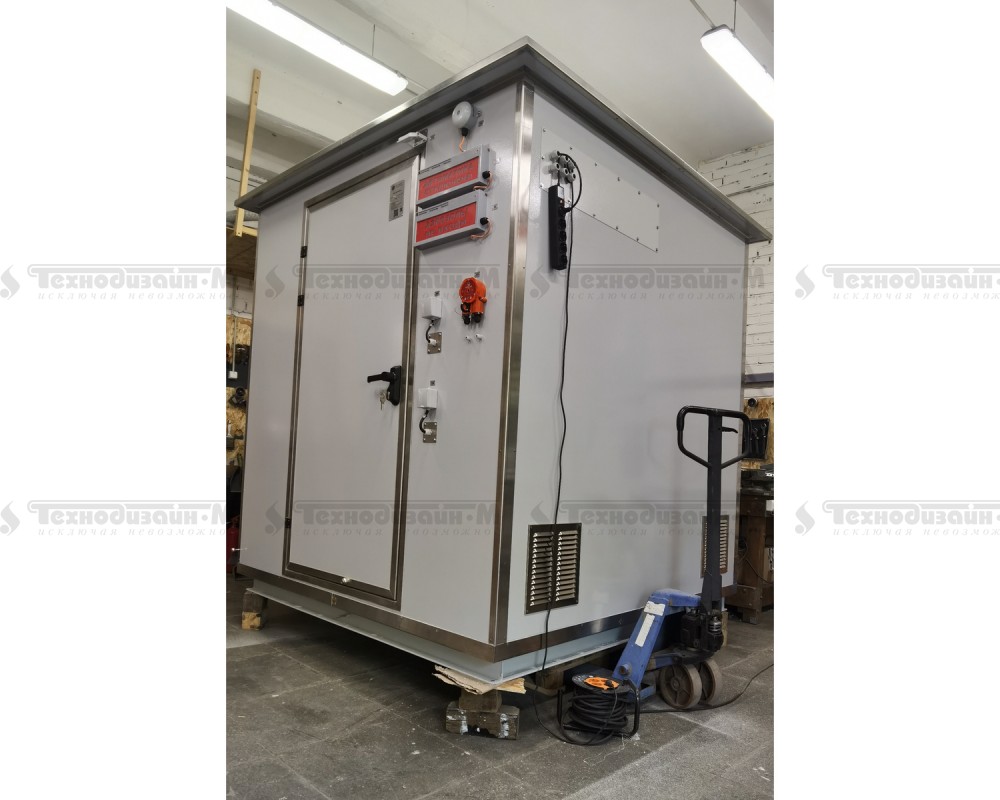

Шкаф ТШВП-222020, пр-во ООО «Технодизайн-М», Россия

Шкаф ТШВП-222020 – стандартный представитель семейства крупногабаритных шкафов, разрабатываемых и изготавливаемых силами компании ООО «Технодизайн-М».
Шкаф представляет собой сварную рамную конструкцию с цоколем, на которых установлены теплоизоляционные пластиковые панели.
Рамная конструкция:

многократно усиливает жёсткость оболочки;

позволяет без потери прочностных характеристик разместить внутри шкафа большое количество оборудования;

исключает «провисание» крыши при наличии атмосферных осадков;

не создаёт сложностей при перемещениях и такелажных работах.

Использование пластиковых панелей и дополнительных элементов шкафа из нержавеющей стали позволяет эксплуатировать данные изделия в жёстких климатических условиях, в том числе:

слабые растворы кислот и щелочей

морская вода

химические реагенты
Благодаря этому эксплуатационные свойства шкафов ТШВП остаются без изменений в течение длительного срока эксплуатации – гарантия на данные изделия составляет от 10(Десяти) лет и больше.

Кроме этого, конструкция шкафа выполнена таким образом, что данные изделия имеют:

максимальный коэффициент герметичности (по сравнению с металлическими шкафами с порошковой покраской и шкафами из металлических сэндвич панелей);

минимальное количество мостиков холода.
Что влечёт за собой значительную экономию расхода электроэнергии в случае использования систем обогрева и охлаждения. Для удобства обслуживания и эксплуатации предусмотрены рым-болты в крыше шкафа, козырёк над внешним блоком кондиционера. Необходимый форм-фактор и размеры шкафа выполняются по требованиям каждого конкретного заказчика.

Общие габаритные размеры шкафа:

Высота – 2,2 метра;

Ширина – 2,0 метра;

Длина – 2,0 метра.

В шкафу предустановлены все необходимые системы, которые обеспечивают бесперебойное функционирование любого оборудования, установленного внутри шкафа, а именно:

Приточно-вытяжная вентиляция конвекционного типа. Для обеспечения воздухообмена в стандартном режиме эксплуатации;

Принудительная вентиляция и кондиционер. Для обеспечения воздухообмена в случае критического повышения температуры внутри шкафного пространства и продувки перед посещением шкафа обслуживающим персоналом;

Щит собственных нужд. Для подачи и распределения питания 220В/380В. Основное оборудование, освещение, нагреватели, розетки, переключатели, расположенные как внутри, так и снаружи шкафа;

Комплект предустановленного оборудования системы пожарной сигнализации и пожаротушения;

Защитное заземление.

Шкафы ТШВП сертифицированы и меют следующую разрешительную документацию:
1. Сертификат соответствия Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
2. Декларацию о соответствии требованиям Технического регламента Таможенного союза "Электромагнитная совместимость технических средств" (ТР ТС 020/2011);
3. Декларацию о соответствии требованиям Технического регламента Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011);
4. Сертификат соответствия требованиям Федерального закона «Технический регламент о требованиях пожарной безопасности» от 22.07.2008 №123-ФЗ.

Согласно ОЛ и ТЗ на стадии проектирования, возможна разработка дополнительной комплектации технологической и электрической схем, в том числе:

поставка КИПиА, аналитики, хроматографии, телекоммуникационного, телеметрического и прочего оборудования;
Решения

изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы;

климатическое оборудование, термостабилизаци пробы в системе пробоподготовки (СПП), пробоотборные зонды, систем контроля загазованности;

системы фильтрации, продувки и промывки на базе стандартных решений (СР) ООО «Технодизайн-М»;

организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения;

ТДМ-КВОП - система продувки (Exp) для взрывоопасных зон с контроллером и прикладным ПО, производство ООО «Технодизайн-М»;

И многое другое.

Шкаф ТШВП-222020 представляет собой оболочку с установленным комплектом оборудования различных систем: освещения, обогрева, вентиляции, кондиционирования и т.п. и предназначен для установки различного аналитического, телекоммуникационного, измерительного и иного оборудования и обеспечения его работоспособности вне зависимости от погодных и антропогенных факторов окружающей среды.

Конструктивно шкаф представляет собой замкнутую оболочку из сварного металлического каркаса, обшитого теплоизоляционными панелями. Шкаф имеет единое внутреннее пространство без разделения внутренними перегородками.

Для обеспечения доступа в составе шкафа установлена одна входная дверь.

Для обеспечения возможности установки внешнего блока кондиционера на стенке шкафа установлен монтажный кронштейн.

Над входной дверью и монтажным кронштейном кондиционера установлены/могут быть установлены защитные козырьки.

Для обеспечения электрического питания входящего в состав шкафа оборудования внутри расположен электрический щит собственных нужд (далее – ЩСН). Открывание/закрывание двери ЩСН осуществляется с помощью специального ключа.

Для подключения линий электрических кабелей заказчика предусмотрен монтажный пенал с предустановленным комплектом кабельных вводов серии PG (пластик), предназначенных для установки небронированного кабеля, проложенного без металлорукава, с внешними диаметрами 6-11 мм (кабельные вводы М20) и 11-17 мм (кабельные вводы М25). В монтажном пенале имеется свободное пространство, предназначенное для возможности самостоятельной установки заказчиком кабельных вводов и иных проходок по своему усмотрению.

Для подключения линий подачи анализируемой среды предусмотрен монтажный пенал с установленными проходными муфтами ГВР (2 линии), предназначенными для прохода трубопроводов внешним диаметром 63-75 мм.

Для обеспечения защитного заземления на цоколе шкафа имеется шпилька М8. Все места подключения защитного заземления дополнительно обозначены знаком электробезопасности «Заземление».

№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры шкафа, ВхШхГ
2.	- внешние	мм	2100х2000х2000
3.	- внутренние	мм	1950х1830х1830
4.	Габаритные размеры цоколя, ВхШхГ	мм	100х1950х1950
5.	Габаритные размеры общий, ВхШхГ	мм	2200х2650х2200
6.	Масса шкафа (без оборудования), не более	кг	800
7.	Количество дверей	шт.	1
8.	Конструкция шкафа	-	Сварная металлическая конструкция, обшитая теплоизоляционными панелями
9.	Толщина теплоизоляционного материала (номинальная), не менее	мм	30
10.	Степень защиты от климатических воздействий, не ниже	-	IP 56
11.	Цвет	-	-снаружи - RAL 7035 (серый); внутри - RAL 9003 (белый).
12.	Температура эксплуатации	°C	-70 … +40
	Вентиляция
13.	Естественная приточно – вытяжная	-	Вент. отверстия с шиберными заслонками -3 шт.
14.	Искусственная вентиляция	-	Вентилятор (1 шт.) с шиберной заслонкой в стенке шкафа.
15.	Наличие и тип фильтров	-	Фильтры во всех вентиляционных каналах. Тип фильтра - G3.
16.	Кондиционирование	-	Кондиционер – 1 шт.
	Обогрев
17.	Количество нагревателей	шт.	2
18.	Тип электрического нагревателя	-	Электрические конвекторы.
19.	Мощность одного электрического нагревателя	Вт	500
20.	Управление	-	Раздельное, термостат на каждом электрическом конвекторе.
	Электрическое питание
21.	Напряжение питания	В	230
22.	Потребляемая мощность, не более	Вт	4000

Согласно ОЛ и ТЗ на стадии проектирования.
