Анализатор следов влажности HygroTrace

Анализатор следов влажности HygroTrace

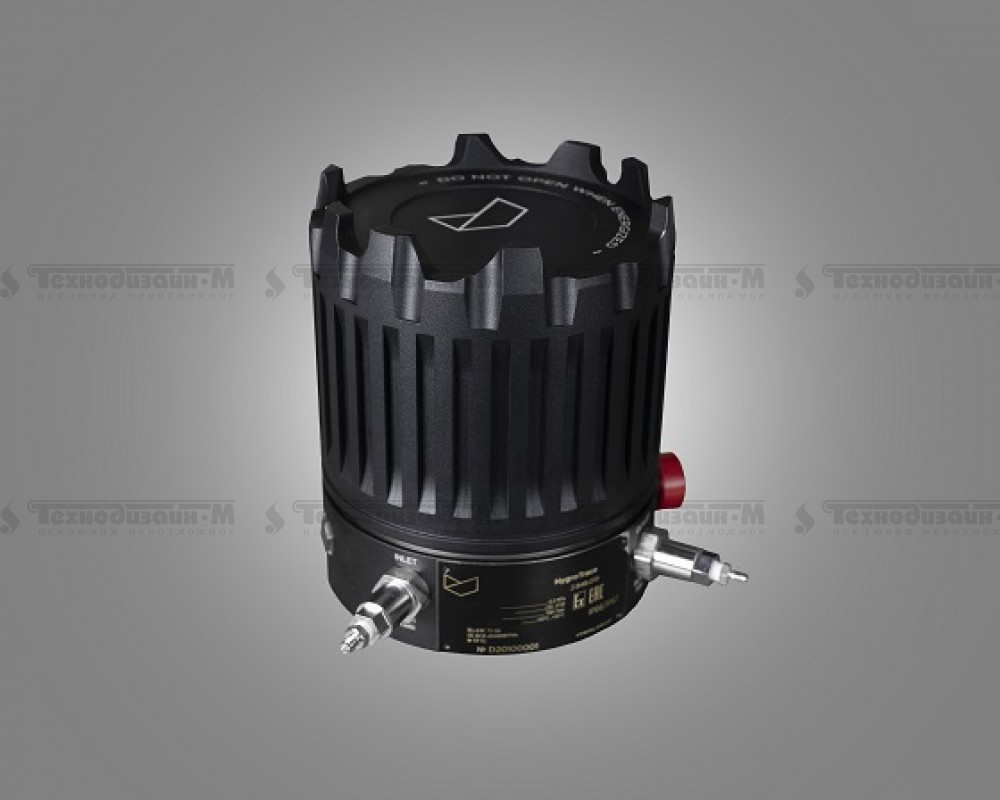

Автоматический кулонометрический гигрометр, предназначенный для количественного определения следов влаги и температуры точки росы в природном и технологических газах (при условии, что они не взаимодействуют с фосфорным ангидритом).
ОписаниеХарактеристикиКомплектующиеСертификатыДокументация

Назначение.
HygroTrace создан для количественного анализа следов влаги в газах. Он предназначен для использования в химической промышленности, при лабораторных исследованиях, для контроля качества технологических процессов на наукоёмких высокоточных производствах.

Использование кулонометрического датчика обеспечивает быструю реакцию анализатора на изменение параметров газа, тем самым обеспечивая постоянный контроль процессов и возможность быстро скорректировать их параметры в случае нештатной ситуации.

Отличительные особенности:
  • низкие пределы обнаружения;
  • широкий диапазон определения ТТР по воде;
  • высокая энергоэффективность;
  • экологичность;
  • высокая точность.
  • Наименование параметра

    Значение параметра

    Диапазоны измерений объемной доли влаги, млн-1:

    - диапазон I

    - диапазон II

    - диапазон III

    от 0,1 до 2000

    от 1,0 до 2000

    от 5,0 до 2000

    Диапазон измерения ТТР*, °С

    -90…+20

    Диапазон показаний массовой концентрации, мг/м3

    1. ,07…1500

    Давление пересчета ТТР, не более, МПа

    10

    Пределы погрешности при измерении ОДВ, не более

    Абсолютной погрешности,

    в диапазоне 0,1…1, млн-1

    ±0,1

    Допускаемой относительной по- грешности, в диапазоне

    1…2000 млн-1, %

    ±7,5

    Пределы допускаемой абсолютной погрешности при измерении

    температуры точки росы**, °С, не более

    ±1

    Приведенная погрешность преобразования измеренного значения в

    выходной сигнал (4…20) мА, %, не более

    ±0,3

    Рабочее давление исследуемого газа, МПа, не более

    0,3

    Рабочее давление исследуемого газа при использовании с оборудованием, поставляемым по спецзаказу (регулятор давления СДГ 131Г/ система подготовки газа «Model-018»), МПа, не более

    16

    Температура газа, °С

    -40...+60

    Расход газа, л/мин

    через измерительную камеру

    0,05…0,1

    через байпас

    0,5…5,0


    Материалы, контактирующие с измеряемым газом

    нержавеющая сталь, стекло, фторопласт

    Маркировка взрывозащиты

    1 Ex d IIC T5 Gb

    Степень защиты оболочки

    IP66/IP67

    Выходной сигнал

    Аналоговый (пассивный)

    выход (4–20) мА, нагрузка 400 Ом (max)

    Цифровой

    RS-485 (Modbus RTU)

    Напряжение питания, В

    от 20 до 27 пост. ток

    Потребляемая мощность, Вт, не более

    15

    Подключение к линии подачи анализируемого газа

    соединение Swagelok/ Dk-Lok под трубу с

    наружным диаметром 3 мм

    Монтаж

    В обогреваемом боксе/помещении (взрывоопасная зона) и на открытых объектах

    Масса, кг, не более

    14

    Габаритные размеры, мм, не более

    230х245х235

    Температура окружающей среды, °С

    +10...+50

    Относительная влажность воздуха при темпера- туре +35 °С и более низких без конденсации влаги (без прямого попадания атмосферных осадков), %,

    не более

    80

    Средний срок службы, лет

    10

    * ТТР является пересчетной величиной и зависит от давления

    **При рабочем давлении исследуемого газа не более 10 МПа

    Данный шкаф был разработан совместно с компанией ООО «НПО «Вымпел» в качестве стандартного решения (СР) для установки и эксплуатации во взрывоопасных зонах аналитического оборудования, в том числе:
  • Анализаторов влажности;
  • Анализаторов следов влажности;
  • Анализаторов точки росы;
  • Преобразователей точки росы №1;
  • Преобразователей точки росы №2.

    Всё оборудование, входящее в комплект поставки, имеет действующий сертификат ТР ТС 012/2011 для его эксплуатации во взрывоопасной зоне.

    Всепогодный уличный шкаф предназначен для установки на открытой площадке без дополнительного навеса или крыши.
    На металлической раме, с обзорным окном, с взрывозащищённый вентилятором, нагревателем, термостатами, устройством сброса «на свечу».

    По ТЗ и ОЛ Заказчика возможна разработка дополнительной комплектации технологической и электрической схем. В том числе, изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы, термостабилизации пробы в системе пробоподготовки (СПП), пробоотборных зондов, систем фильтрации, продувки и промывки , систем контроля загазованности, организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения.
