Система пробоподготовки и измерения растворённого О2 в питательной воде, ТДМ-ТШВ-1795-ЕВХ_БМУ-Е+Н, эксплуатация в общепромышленной зоне, стандартное решение
Основные сведения об изделии и технические данные.

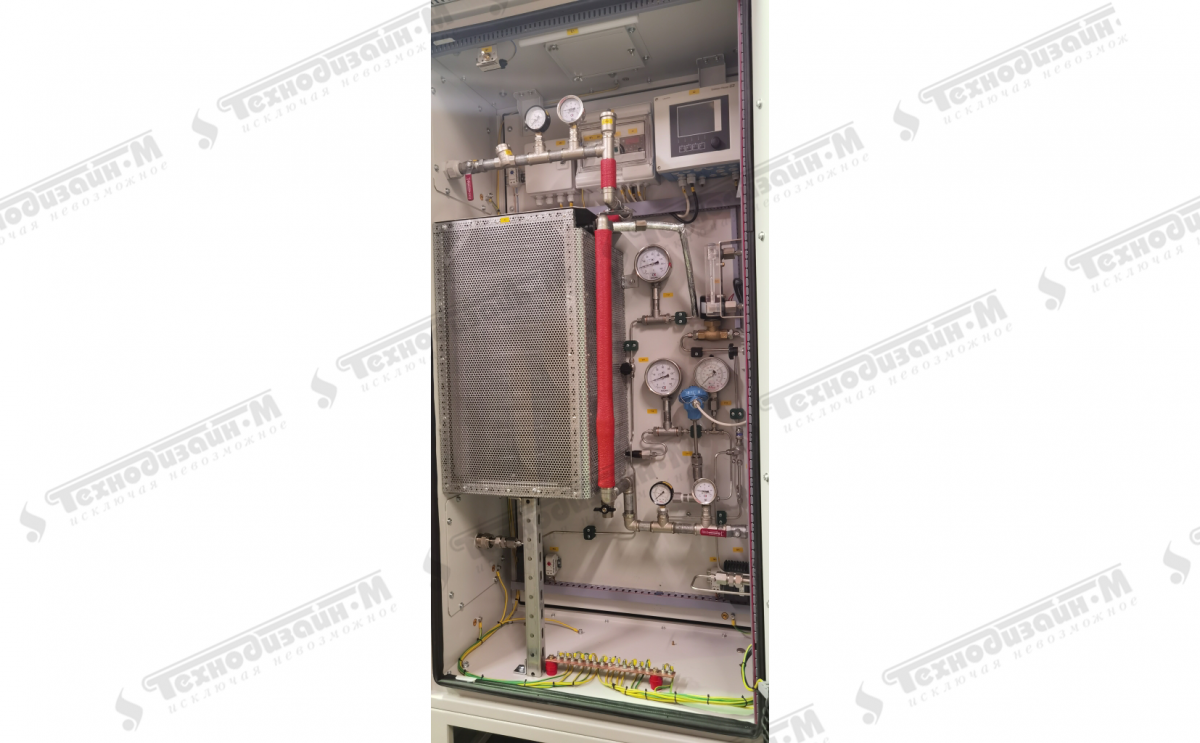

Система представляет собой утепленный всепогодный шкаф, предназначенный для установки в общепромышленной зоне вне помещений, с установленным в нём аналитическим оборудованием, технологическим оборудованием подготовки пробы и контрольно-измерительным оборудованием. Рассчитана на подключение к одному источнику пробы.
Установка предназначена для:
Основные технические характеристики приведены в таблице 1.
Таблица 1. Основные технические характеристики установки.
| Наименование | Ед. измерения | Значение |
| Общие характеристики | ||
| Габаритные размеры шкафа ВхШхГ | ||
| - наружные | мм | 1700х900х500 |
| - внутренние | мм | 1600х800х400 |
| Масса шкафа не более | кг | 700 |
| Степень защиты | IP56 | |
| Конструкция корпуса | Металлоконструкция с наружной и внутренней оболочкой | |
| Наружная оболочка | Холоднокатаная сталь СТ3 | |
| Толщина наружной оболочки | мм | 2,0 |
| Внутренняя оболочка | Холоднокатаная сталь СТ3 | |
| Толщина внутренней оболочки | мм | 1,5 |
| Утеплитель | Минеральная вата | |
| Толщина утеплителя | мм | 50 |
| Температура горения утеплителя, не ниже | °С | 1200 |
| Цвет краски | RAL7035 | |
| Цоколь неутеплённый ВхШхГ | мм | 200х9000х500 |
| Допустимая температура окружающей среды | °С | -36 …+65 |
| Диапазон рабочих температур внутри шкафа в зимний период | °С | +5 …+15 |
| Утеплённый съёмный монтажный пенал 250х250мм | шт. | 4 |
| Обогрев шкафа | ||
| Количество нагревателей | шт. | 2 |
| Тип электрического нагревателя | Электрический нагреватель с вентилятором для принудительного теплообмена | |
| Мощность одного электрического нагревателя | Вт | 400 |
| Управление | Раздельное, термостат | |
| Технологическое оборудование | ||
| Датчик измерения содержания растворенного кислорода в воде | шт. | 1 |
| Вторичный измерительный преобразователь | шт. | 1 |
| Измеритель-регулятор микропроцессорный | шт. | 1 |
| Клапан электромагнитный | шт. | 1 |
| Манометр G32, подсоединение снизу | шт. | 1 |
| Манометр G10, штуцер снизу | шт. | 2 |
| Термометр биметаллический 100 мм, 0...200С, с гильзой (латунь) G1/2 | шт. | 2 |
| Термометр биметаллический тип БТ-32.211. 0..+120°C, G1/2" (снизу) | шт. | 2 |
| Термопреобразователь сопротивления (0...+200 С) | шт. | 1 |
| Ротаметр | шт. | 1 |
| Система ТДМ-ТСП - охлаждение пробы | шт. | 1 |
| Вентиляция принудительная | ||
| Расположение решеток, фильтров, отверстий естественной вентиляции | - снизу на двери вырублены снаружи щели
- в крыше внутри шкафа | |
| Фильтрующий вентилятор | шт. | 1 |
| Расположение | Снизу на двери | |
| Производительность | м3/ч | 550 |
| Тип фильтрующих элементов G3 | G3 | |
| Защита электрических цепей 230В 50 Гц | ||
| Вводной автоматический выключатель | Двухполюсный автоматический выключатель с характеристикой С20 | |
| Защита цепи питания потребителей 220В | Однополюсный автоматический выключатель с характеристикой С6 | |
| Среда | ||
| Параметры пробы: | ||
| Температура на входе теплообменника | °C | 110 |
| Температура на выходе теплообменника | °C | 35 |
| Массовый расход | кг/ч | 90 |
| Требуемые параметры по охлаждающей воде: | ||
| Температура на входе теплообменника | °C | 25 |
| Температура на выходе теплообменника | °C | 36,3 |
| Массовый расход | кг/ч | 600 |
Сведения о сертификации приведены в таблице 2.
Таблица 2. Сертификация.
| Наименование | Номер | Срок действия |
| Декларация о соответствии требованиям Технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011) | № ЕАЭС N RU Д-RU.РА06.В.99476/22 | по 28.09.2027 г. |
Комплектность:
Состав установки.
Установка состоит из следующих основных составных частей:
Принцип работы изделия.
Изделие представляет собой приборный комплекс для измерения содержания растворённого О2 в горячей воде, смонтированный в шкафу ТШВ-1795.
Проба поступает на вход системы по подающей линии. Присоединение к процессу по входу и выходу, осуществляется при помощи фланцевого соединения (фланец EN1092-1, DN50, PN16).
Параметры пробы согласно опросному листу:
На входе пробы установлен регулирующий вентиль VR1, обеспечивающий как отсечку пробы, так и плавное регулирование расхода пробы через систему.
Для охлаждения пробы в системе предусмотрен охладитель (труба в трубе) змеевикового типа. В качестве хладагента используется вода. После вентиля VR1 установлен термометр TI1 для визуального контроля температуры пробы на входе системы.
После охладителя А1 на линии потока пробы установлены термометр TI2 и манометр PI1 для визуального контроля температуры и давления пробы на выходе охладителя соответственно. Присоединение по входу и выходу охлаждающей воды, системы ТДМ-ТСП, наружная резьба G3/4”.
Охлаждающая вода подаётся на охладитель через отсечной кран V1, так же на входе охлаждающей воды установлен сетчатый фильтр F1, автоматический воздухоотводчик VA1, манометр PI2 для визуального контроля давления охлаждающей воды и термометр TI3 для визуального контроля температуры охлаждающей воды.
На выходе охлаждающей воды из охладителя А1 установлены манометр PI3 и термометр TI4 для визуального контроля давления и температуры охлаждающей воды на выходе охладителя, а также отсечной кран V2.
Для защиты от попадания высокотемпературной среды в линию после охладителя, в составе системы предусмотрена отсечка по высокой температуре. Комплект оборудования, реализующий отсечку, состоит из отсечного электромагнитного клапана SV1, датчика температуры TE1 и контроллера отсечки А3, расположенного в щите собственных нужд ЩСН.
Заводская настройка отсечки +49 оС. Сигнал контроллера о превышении температуры может быть выведен в РСУ заказчика, для этого предусмотрено подключение аналогового сигнала 4..20 мА на клеммы в сигнальной коробке КК1(см. приложение 1, Альбом схем, лист 9, «Схема электрическая принципиальная).
В нормальном режиме работы проба после теплообменника поступает на измерительный участок. На измерительном участке установлена проточная арматура с датчиком, который производит измерение и передаёт измеренные значения на вторичный преобразователь. Вторичный преобразователь обеспечивает питание датчика, получение и отображение измеренных значений, настройку датчика, передачу данных по линии 4-20 мА в систему автоматизации и сбора данных эксплуатирующей организации.
После измерительного участка проба проходит через ротаметр со встроенным регулировочным вентилем. Ротаметр обеспечивает визуальный контроль и регулировку расхода пробы через измерительный участок.
После ротаметра в линии установлен обратный клапан, исключающий подачу воды на измерительный участок из линии возврата пробы.
Кран, установленный после обратного клапана, служит для полного ручного перекрытия линии возврата пробы на время транспортировки или обслуживания установки. Для этих же целей используется вентиль на входе всей системы.
Обогрев и охлаждение внутреннего объёма шкафа обеспечивается системой термостабилизации шкафа. Для визуального контроля температуры и давления охлаждающей воды, поступающей в теплообменник, перед ним установлены, соответственно, термометр и манометр. Отсечные краны на входе и выходе системы термостабилизации пробы ТДМ-ТСП служат для открытия/закрытия линии подачи/возврата охладителя (воды) к теплообменнику на время обслуживания, демонтажа и т.п.
